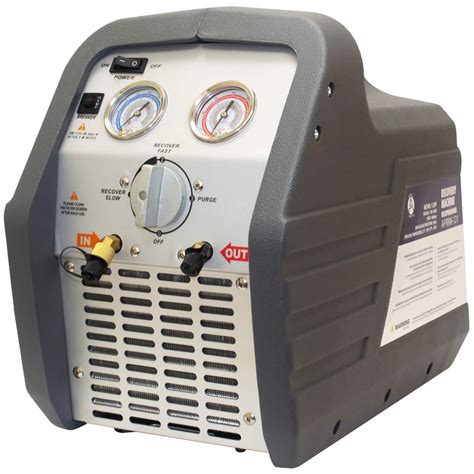

La bomba recuperadora de refrigerante es un equipo fundamental para técnicos de refrigeración y aire acondicionado. Su propósito principal es extraer gases refrigerantes de sistemas HVAC/R de forma rápida, eficiente y segura. Este proceso permite transferir los refrigerantes desde el sistema hacia cilindros de almacenamiento especializados, lo cual es vital para la reparación y mantenimiento de equipos, así como para el cumplimiento de normativas ambientales.
Funciones y Características Principales de las Bombas Recuperadoras
Las bombas recuperadoras de refrigerante están diseñadas con componentes de alta resistencia para asegurar su durabilidad y fiabilidad. Son compatibles con una amplia gama de refrigerantes comúnmente utilizados en el mercado, incluyendo CFC, HCFC y HFC. Para garantizar una operación segura y eficiente, suelen estar equipadas con protección térmica, un manómetro integrado y conexiones estándar que facilitan su uso tanto en campo como en taller.
El diseño compacto y portátil de estas unidades permite un transporte y uso sencillos en diversas instalaciones, abarcando desde equipos residenciales hasta sistemas industriales complejos.
Características Destacadas:
- Compatibilidad con refrigerantes CFC, HCFC y HFC.
- Transferencia rápida y segura a cilindros de recuperación.
- Protección térmica y manómetro integrado para monitoreo constante.
- Diseño compacto, portátil y fácil de usar.
- Fabricación con materiales resistentes, aptos para uso intensivo.
Aplicaciones Recomendadas:
- Recuperación de refrigerante en sistemas HVAC/R.
- Mantenimiento y reparación de aires acondicionados y cámaras frigoríficas.
- Uso en talleres especializados, instalaciones comerciales e industriales.
El Proceso de Recuperación de Refrigerante
Recuperar refrigerante significa transferir el gas desde el sistema de refrigeración a un cilindro sin aplicarle ningún proceso adicional al refrigerante, más allá de su contención segura. Es un paso crítico en el servicio de cualquier sistema de refrigeración y aire acondicionado.
La recuperación es comparable a la evacuación de un sistema con una bomba de vacío, aunque los procedimientos exactos pueden variar según el fabricante del equipo de recuperación.
Métodos de Recuperación del Refrigerante
1. Recuperación en Fase Gaseosa (Vapor)
Este es el procedimiento más común, pero generalmente el más lento debido a que el flujo de gas es menor. Durante este proceso, el refrigerante es removido del sistema en forma de vapor, utilizando la fuerza de bombeo de la máquina recuperadora.
Para optimizar el rendimiento, es crucial que las mangueras de conexión entre la máquina recuperadora, el sistema de refrigeración y el tanque recuperador sean lo más cortas posible y de un diámetro interior máximo. El refrigerante en fase de vapor es aspirado por la succión de la máquina recuperadora y, una vez condensado, es enviado al tanque recuperador.
Las conexiones para recuperar vapor se pueden realizar de dos maneras:
- En el juego de manómetros, conectando a ambos lados del compresor (sistemas comerciales medianos).
- Solo del lado de baja, utilizando una válvula pinchadora para extraer el refrigerante en sistemas con poca cantidad a recuperar (refrigeradores domésticos, aires acondicionados de baja capacidad).
2. Recuperación en Fase Líquida
La recuperación de refrigerante en fase líquida es mucho más rápida que en fase vapor. Muchas máquinas están diseñadas para manejar este proceso utilizando cilindros de refrigerante normales. Algunas unidades de transferencia más pequeñas utilizan cilindros de recuperación especiales que permiten al técnico extraer tanto refrigerante líquido como vapor.
En este método, la unidad de transferencia bombea el vapor de refrigerante desde la parte superior del cilindro y presuriza la unidad de refrigeración. La diferencia de presión entre el cilindro y la unidad facilita la transferencia del refrigerante líquido hacia el cilindro.
Dado que los compresores reciprocantes de las recuperadoras solo operan con gas refrigerante en fase gaseosa, es esencial evaporar cualquier líquido antes de que llegue al compresor. Si la máquina recuperadora no posee un sistema de evaporación, se debe proteger contra la entrada de refrigerante líquido dosificando su ingreso mediante el juego de manómetros en las etapas iniciales.
3. Método Push/Pull (Succión y Retroalimentación)
El método Push/Pull se emplea utilizando el vapor del cilindro para "empujar" el refrigerante líquido fuera del sistema. Para ello, se conecta una manguera desde el puerto de líquido de la unidad a la válvula de líquido del tanque recuperador. Otra manguera se conecta desde la válvula de vapor del tanque recuperador a la entrada de succión de la recuperadora. Finalmente, una tercera manguera va desde la descarga de la recuperadora al puerto de vapor del equipo HVAC&R.
En este proceso, el tanque recuperador aspira el refrigerante líquido (movimiento "pull") de la unidad inactiva, mientras que la máquina recuperadora disminuye la presión del cilindro. El vapor aspirado del tanque recuperador es luego comprimido y "empujado" de vuelta (movimiento "push") hacia el lado de vapor de la unidad HVAC&R inactiva.
Una vez que la mayor parte del refrigerante líquido ha sido transferida, la recuperadora comenzará a ciclar, removiendo el refrigerante restante en forma de vapor hasta que se detenga por completo, indicando que se ha recuperado todo el refrigerante posible.
El método push/pull no se recomienda en los siguientes casos:
- Sistemas con una carga de refrigerante inferior a 9 kg (20 libras).
- Bombas de calor u otros sistemas donde el refrigerante líquido podría quedar aislado.
- Equipos con un acumulador entre los puertos de servicio utilizados para recuperar líquido.
- Cuando ha ocurrido una migración de refrigerante líquido y su ubicación es desconocida.
- Si el diseño de la tubería del equipo no permite la creación de una columna sólida de líquido.
Si se utiliza el método push/pull, es aconsejable tener una mirilla para verificar el final de la recuperación de líquido y una tercera manguera lista. Después de retirar el líquido, las mangueras deben reconfigurarse para recuperar el vapor, ya que este método no crea vacío en el sistema.
Consideraciones Generales Durante la Recuperación
- Es fundamental conocer el tipo y la cantidad de refrigerante a recuperar.
- Siempre que sea posible, se recomienda retirar previamente las válvulas pivote o Schrader de los puertos de servicio.
- Utilizar mangueras con válvulas de bola integradas.
- Intentar retirar primero el líquido y luego el vapor restante para acelerar el proceso.
- Con grandes cantidades de refrigerante, el método push/pull es hasta tres veces más rápido.
- Se aconseja recuperar gas tanto del lado de alta como del lado de baja presión, y usar mangueras cortas.
- Si el compresor de la recuperadora hace ruido al iniciar la extracción de líquido, puede indicar daño.
- Siempre se debe realizar la recuperación del lado de vapor en el tanque recuperador para reducir la presencia de refrigerante líquido remanente en las líneas, garantizando un proceso más limpio.
- Durante la recuperación, al retirar las mangueras, podría salir una línea de refrigerante líquido si no se ha purgado correctamente.
- Utilizar un filtro deshidratador en todos los procesos es una protección crucial para la máquina recuperadora, especialmente al recuperar refrigerante de un sistema donde un compresor se quemó.

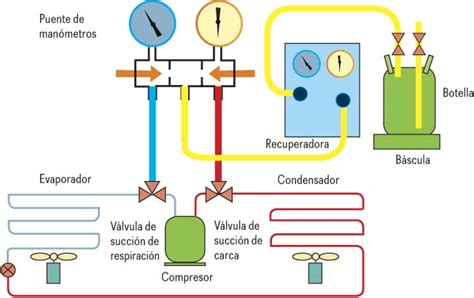

Proceso de recuperación de refrigerante.
Reciclado y Gestión del Refrigerante Recuperado
¿Qué es el Reciclado de Refrigerantes?
El reciclado de gases refrigerantes consiste en limpiar el refrigerante para su reutilización. Este proceso implica la separación del aceite, la humedad y los incondensables, así como las partículas extrañas que pueda contener. Se logra pasando el refrigerante una o varias veces a través de dispositivos como filtros deshidratadores recargables de tipo bloques desecantes, lo que reduce la humedad, acidez e impurezas.
En el pasado, era común descargar el refrigerante a la atmósfera durante el servicio. Hoy en día, gracias a la tecnología moderna, el refrigerante puede ser recuperado y reciclado. El reciclado, tal como lo realizan la mayoría de las máquinas actuales, reduce los contaminantes mediante la separación del aceite y la filtración.
Las máquinas recicladoras pueden ser de un solo paso, procesando el refrigerante a través de un filtro deshidratador o por destilación una sola vez antes de transferirlo a un cilindro de almacenamiento. Las máquinas de pasos múltiples, por su parte, recirculan el refrigerante varias veces a través del filtro deshidratador.
Reproceso de Refrigerantes
Reprocesar un refrigerante significa llevarlo a sus especificaciones originales de producción, lo que se verifica mediante análisis químicos. Para que una máquina pueda llevar a cabo esto, debe cumplir con las normas SAE y ser capaz de remover el 100% de la humedad y partículas de aceite. Muchos fabricantes de refrigerante y otras entidades ofrecen servicios de recuperación y reproceso, brindando a los técnicos una forma segura de desechar el refrigerante usado y obtener reemplazos puros.
Gestión de Residuos de Refrigerantes
La correcta gestión de los residuos de refrigerantes es un aspecto clave para garantizar el cumplimiento normativo y minimizar el impacto ambiental. Los técnicos de servicio deben utilizar cilindros retornables aprobados y debidamente etiquetados. Los cilindros estándar suelen tener una capacidad de unos 45 kg de refrigerante usado y aceite, aunque existen otros tamaños. Es vital asegurarse de no sobrellenar el cilindro; lo normal es llenarlo hasta el 80% de su capacidad, monitoreando la presión a medida que se llena.
Pasos para la Gestión de Residuos:
- Antes de enviar residuos, es obligatorio formalizar un contrato de gestión con un gestor autorizado.
- El gestor autorizado debe realizar una notificación previa a la administración correspondiente antes del traslado de residuos.
- El gestor suministra envases adecuados para la recolección, los cuales deben estar correctamente identificados con etiquetas que especifiquen el tipo de residuo.
- Una vez recolectado, el residuo se traslada mediante un transportista autorizado.
- Al recibir el residuo, el gestor realiza un análisis para determinar su composición y destino final.
El tiempo máximo de almacenamiento de residuos por un generador depende del tipo de residuo y la normativa aplicable. Las compañías de reproceso también ofrecen soluciones para el desecho de refrigerantes no deseados, lo cual comúnmente se realiza mediante incineración a 650°C.
Es responsabilidad del técnico seguir los procedimientos de seguridad y las prácticas adecuadas. Esto incluye el reemplazo regular de los filtros deshidratadores de líquido y succión, y purgar las mangueras antes de transferir un refrigerante diferente. Se recomienda cambiar el aceite del compresor de la unidad de recuperación después de recuperar de un sistema quemado, o antes de recuperar un refrigerante diferente.
