Introducción a las Boyas Marinas
Desde hace siglos, los seres humanos han utilizado diversos puntos para advertir a las embarcaciones de los peligros en el mar. Antes del siglo XIX, los troncos de madera eran una opción preferible, pero la tecnología ha evolucionado considerablemente. Hoy, las boyas marinas, objetos flotantes anclados al fondo mediante un sistema de amarre, desempeñan un papel fundamental en la seguridad y orientación de los buques. Estas herramientas, que se pueden ver como "señales de tráfico flotantes" para barcos, no solo guían a las embarcaciones, sino que también contribuyen a la vigilancia meteorológica, la investigación oceánica y la protección de la vida marina. Su diseño está pensado para que permanezcan a la deriva dentro de un rango muy limitado, soportando el movimiento de las olas y los vientos.
Es importante distinguir las boyas de las balizas. A diferencia de las boyas, una baliza es una señal fija y no flotante, instalada permanentemente sobre un soporte como una roca o una torre. Aunque ambas cumplen la función de señalizar, las boyas son flotantes y las balizas son estables y fijas.
Funciones Vitales de las Boyas con Luces
Las boyas marinas con luces son esenciales para la seguridad y orientación en el mundo marítimo. Estas señales flotantes guían a los navegantes, indicando rutas, peligros, áreas restringidas y mucho más. Ayudan a los barcos a mantener el rumbo, evitar zonas poco profundas y encontrar aguas seguras. Las luces añaden una capa crucial de información, permitiendo a los navegantes determinar instantáneamente su rumbo y anticipar movimientos, especialmente durante la noche o en condiciones de baja visibilidad. Así, las boyas con luces reducen considerablemente las posibilidades de accidentes, señalando canales sumergidos, objetos ocultos o amenazas potenciales.
El Sistema Internacional de Balizamiento IALA-AISM
Para estandarizar las características del balizamiento que delimita canales navegables y sus aguas adyacentes, la Asociación Internacional de Señalización Marítima (IALA - AISM) ha dictado una norma internacional. Este sistema mundial de marcas de mar estándar es crucial para la seguridad en la navegación, asegurando que todos los usuarios del mar comprendan su significado.

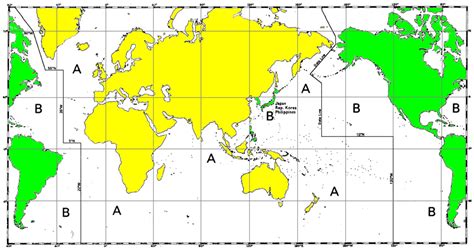

Existen dos sistemas a lo largo del mundo, conocidos como Región A y Región B, que difieren principalmente en las marcas laterales. La Región A se aplica en Europa, África, Oceanía y Asia (excluyendo Japón, Corea y Filipinas), mientras que la Región B incluye América y Japón, Corea y Filipinas. Aunque sus marcas laterales difieren, ambos sistemas de boyado son análogos en su función de guiar a los navegantes.
Principales Tipos de Boyas Marinas y sus Características Luminosas
Las boyas se diferencian por su forma, color, significado y función. Comprender el significado de cada tipo es vital para la navegación segura.
1. Boyas Laterales (Channel Marks)
Las boyas laterales marcan los bordes de un canal seguro, indicando a los buques por qué lado deben pasar al ingresar desde mar abierto o navegar contra la corriente. Estas boyas pueden ser de forma cónica ("nun") o cilíndrica ("can").
- En la Región A:
- Las boyas rojas marcan el lado izquierdo (babor) del canal y suelen tener forma de lata (cilíndrica). Llevan números impares. Si son luminosas, emiten una luz roja intermitente.
- Las boyas verdes marcan el lado derecho (estribor) del canal y suelen tener forma cónica. Llevan números pares. Si son luminosas, emiten una luz verde intermitente.
- En la Región B:
- Las boyas verdes marcan el lado izquierdo (babor) del canal y suelen tener forma de lata (cilíndrica). Llevan números impares. Si son luminosas, emiten una luz verde intermitente.
- Las boyas rojas marcan el lado derecho (estribor) del canal y suelen tener forma cónica. Llevan números pares. Si son luminosas, emiten una luz roja intermitente.
Boyas de Canal Preferido
Estas boyas se colocan en la confluencia de dos canales para indicar el canal preferido (principal) cuando un canal se divide. Suelen tener colores combinados, rojo y verde. Si la parte verde está arriba, el canal preferido es hacia la derecha; si la roja está arriba, el canal preferido es hacia la izquierda. Cuando estas boyas son luminosas, su luz será de color rojo y verde, con una característica de grupo compuesto.
2. Boyas Cardinales (Cardinal Marks)

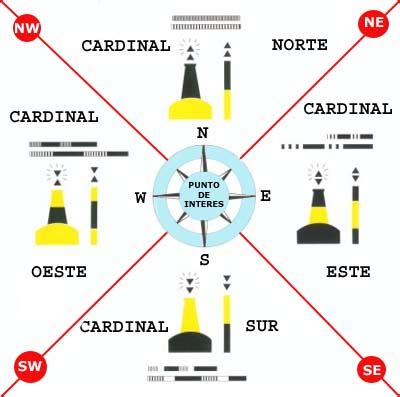

Las boyas cardinales muestran la dirección del agua segura utilizando los puntos cardinales (norte, este, sur, oeste) en relación con un peligro. Utilizan colores negro y amarillo y diferentes marcas de tope (dos conos superpuestos) para la identificación diurna. Los navegantes deben dejar la boya cardinal en el lado indicado para encontrar las aguas más seguras.
- Cardenal Norte: Indica que el agua más segura está al norte. Es de color negro en la parte superior y amarillo en la inferior, con dos conos negros apuntando hacia arriba como marca de tope. Emite una luz blanca continua y muy rápida.
- Cardenal Sur: Indica que el agua más segura está al sur. Es de color amarillo en la parte superior y negro en la inferior, con dos conos negros apuntando hacia abajo como marca de tope. Emite una luz blanca con 6 destellos rápidos seguidos de un destello largo.
- Cardenal Este: Indica que el agua más segura está al este. Es de color negro con una franja ancha amarilla en el medio, con dos conos negros apuntando uno hacia arriba y el otro hacia abajo (juntándose por la base) como marca de tope. Emite una luz blanca con 3 destellos rápidos.
- Cardenal Oeste: Indica que el agua más segura está al oeste. Es de color amarillo con una franja ancha negra en el medio, con dos conos negros apuntando uno hacia abajo y el otro hacia arriba (juntándose por el vértice) como marca de tope, semejante a una copa de vino. Emite una luz blanca con 9 destellos rápidos.
3. Boyas de Peligro Aislado (Isolated Danger Marks)
Estas boyas marcan un único peligro relativamente pequeño, como una roca sumergida o un barco hundido, rodeado de aguas navegables. Tienen franjas horizontales de colores negro y rojo, y dos bolas negras en la parte superior como marca de tope. Sus luces parpadean en un grupo de dos destellos blancos, indicando que no se debe pasar demasiado cerca.
4. Boyas de Aguas Seguras (Safe Water Marks)
Las boyas de aguas seguras indican que las aguas a su alrededor son navegables y profundas. Pueden utilizarse para demarcar el eje de un canal, la aproximación a un puerto o un punto de recalada. Son de color rojo y blanco con rayas verticales, y una esfera roja como marca de tope. Su luz es blanca, isofásica, de ocultación o con un destello largo.
5. Boyas Especiales (Special Marks)
Las boyas especiales marcan áreas o características que no están directamente relacionadas con la navegación de un canal, pero que son importantes para la información o precaución. Se utilizan para delimitar zonas de baño, líneas de cable submarino, zonas de pesca, áreas de fondeo, o competiciones de natación. Suelen ser de color amarillo y, a menudo, tienen una "X" en la parte superior como marca de tope. Si son luminosas, emiten una luz amarilla intermitente. Por ejemplo, en competiciones de natación, se instalan hileras de boyas blancas bien organizadas que pueden llevar una luz amarilla.
6. Boyas de Nuevo Peligro (New Danger Marks)
Estas boyas se utilizan para señalar peligros descubiertos recientemente, como naufragios, que aún no figuran en las publicaciones náuticas. Son temporales, y su fondeo se realiza por un período de 24 a 72 horas. Tienen franjas verticales alternas de color azul y amarillo y, si son luminosas, emiten luces intermitentes azules y amarillas de forma alterna y muy rápida (al menos 4 flashes)..
Tecnología y Mantenimiento de las Luces en Boyas
La eficacia de una boya luminosa depende en gran medida de su tecnología y mantenimiento adecuado.
Materiales y Durabilidad
Las boyas deben estar fabricadas con materiales fuertes y resistentes a la intemperie, como el polietileno con protección UV, que es el material central de la mayoría de las boyas. Estos materiales garantizan la tenacidad y resistencia a las duras condiciones marinas, incluyendo la exposición constante a los elementos y los rayos ultravioleta.
Sistemas de Iluminación LED
La tecnología LED se impone hoy en día para las luces de las boyas debido a su bajo consumo energético, su excepcional vida útil y su resistencia a las condiciones marinas. Las bombillas incandescentes clásicas son más baratas, pero consumen significativamente más energía.
Fuentes de Energía
Para asegurar una iluminación constante, las boyas utilizan diversas fuentes de energía:
- Batería de a bordo (12V/24V): Es la solución más habitual y fiable, garantizando una alimentación constante y estable.
- Pilas o baterías recargables: Una alternativa práctica para embarcaciones pequeñas o boyas que no disponen de un sistema eléctrico complejo, aunque requieren supervisión regular del estado de carga.
- Energía solar: Una opción ecológica cada vez más popular, especialmente adecuada para boyas que se usan durante largos periodos. Esta tecnología permite una autonomía casi ilimitada en condiciones de insolación favorable, reduciendo considerablemente el mantenimiento y los costes de funcionamiento.
Estanqueidad y Mantenimiento
La estanqueidad es fundamental para resistir las salpicaduras y las inclemencias del tiempo; se recomienda un índice IPX6 mínimo. Es crucial comprobar las boyas a menudo para asegurarse de que las luces funcionan correctamente y que la boya se mantiene en su sitio. La facilidad de mantenimiento es un factor que no debe pasarse por alto, ya que contribuye a la fiabilidad a largo plazo de estos dispositivos esenciales.
Las boyas marinas con luces son herramientas sencillas pero poderosas que guían a los barcos, marcan peligros y apoyan el trabajo en el océano. Comprender los tipos principales de boyas y sus características luminosas no solo es vital para los navegantes, sino que también nos conecta con el fascinante mundo de la señalización marítima, el cual es el resultado de siglos de innovación en seguridad marítima. Así, cada vez que vea una boya, sabrá exactamente qué significa y cómo contribuye a mantener el orden y la seguridad en el mar.
