Bloques de AutoCAD para Asadores y Parrillas: Diseño Perfecto y Optimización Total

Un bloque de AutoCAD es un conjunto de elementos geométricos básicos, como líneas, arcos, polilíneas, puntos, sombreados y textos, que se unen para formar un elemento más complejo. Por ejemplo, un bloque que representa una puerta vista en planta se compone de las líneas que definen ambos marcos, la hoja de la puerta y un arco que simula el barrido al abrirse. Este conjunto actúa como una unidad funcional independiente, comportándose como un "bloque" o una agrupación cohesiva de sus componentes.

La principal función de los bloques en AutoCAD es automatizar, optimizar y mejorar la calidad de los diseños y representaciones gráficas en proyectos técnicos. Una vez creados o diseñados, estos bloques pueden ser reutilizados múltiples veces en futuros trabajos, lo que resulta en un ahorro significativo de tiempo y esfuerzo.

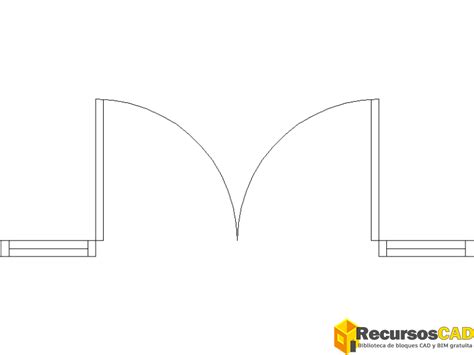

Ilustración de un bloque de puerta en AutoCAD, mostrando sus componentes geométricos básicos y cómo se agrupan.

Ventajas del Uso de Bloques en CAD

La principal ventaja de utilizar bloques es el ahorro de tiempo. Aunque la creación inicial de un bloque de calidad puede requerir una inversión considerable de tiempo y esfuerzo, su capacidad de reutilización infinita genera un ahorro considerable a largo plazo.

Además del ahorro de tiempo, los bloques ofrecen otras ventajas importantes:

Mejora de la calidad de la representación: Los bloques permiten elevar la calidad de las representaciones al incorporar diseños preexistentes que a menudo han sido concebidos con gran dedicación y detalle.
Automatización de cambios: Cualquier modificación realizada en un bloque se aplica automáticamente a todas las instancias idénticas de ese bloque presentes en el dibujo.
Aligeramiento del tamaño del archivo: Al ser tratados como entidades únicas agrupadas, la repetición de un bloque 20 veces ocupa significativamente menos espacio que si todos los elementos constituyentes estuvieran dispuestos de forma independiente.
Uso de bloques de marcas comerciales: Muchas marcas comerciales ofrecen bloques de sus productos de forma gratuita para arquitectos, ingenieros y diseñadores. Aunque esta tendencia se traslada cada vez más a los objetos BIM, todavía existen numerosas páginas con bloques CAD disponibles, reconociendo la coexistencia necesaria entre BIM y CAD como tecnologías complementarias.

Consejos para la Creación de Bloques DWG de Calidad

Para asegurar que los bloques creados sean considerados de alta calidad, se recomienda seguir unas sencillas reglas básicas:

Uso de la Capa 0: Todas las entidades geométricas básicas que componen un bloque deben dibujarse en la capa 0. Esta capa actúa como un "neutro" que permite al bloque adoptar fácilmente las propiedades de la capa en la que será insertado posteriormente.
Propiedad "Por Capa": Todo lo dibujado dentro del bloque debe tener la propiedad "por capa". Esto asegura que el bloque se adapte automáticamente al color, tipo de línea y grosor de línea definidos en la capa final de inserción. Por ejemplo, si un bloque se inserta en una capa configurada en color rojo y con tipo de línea a trazos, todas sus entidades adoptarán estas propiedades.
Especificación del Punto Base o de Inserción: Es crucial definir un punto base adecuado, ya que este servirá como el punto de inserción del bloque. Si no se especifica, AutoCAD utilizará por defecto el origen de coordenadas, lo que puede dificultar la correcta ubicación del bloque en el diseño. Se recomienda elegir puntos característicos del elemento, como el punto medio del cabecero de una cama o una de sus esquinas superiores, facilitando su alineación o referencia a otros elementos, como paredes. Para ello, se debe activar la casilla "precisar en pantalla" en el apartado "punto base" durante la creación del bloque.
Asignación de Unidades Adecuadas: El bloque debe crearse utilizando las mismas unidades que se emplean en los planos o representaciones gráficas principales. Si el diseño se realiza en metros, el bloque también debe crearse en metros. La precisión de la unidad depende del tipo de diseño; por ejemplo, para piezas de maquinaria de alta precisión, se suelen usar milímetros, mientras que para planos arquitectónicos, metros es lo más común.
Nombre Descriptivo: Asignar un nombre único y descriptivo al bloque es fundamental. Este nombre debe estar relacionado con el contenido del bloque y permitir identificar sus características sin necesidad de abrirlo. Por ejemplo, para puertas, nombres como "puerta_80D" (indicando 80 cm de ancho y apertura a la derecha) o "puerta_80x210" (ancho y alto) son útiles. Aunque se permiten hasta 255 caracteres, se recomienda brevedad y claridad, utilizando letras, números, el signo de dólar ($), guiones medios (-) y guiones bajos (_).

Diagrama que muestra la configuración de la capa 0 y la propiedad

Modificación y Edición de Bloques

Una de las funcionalidades más valiosas de los bloques es su capacidad de edición. Al hacer doble clic sobre un bloque, se abre un editor de bloques en un espacio de edición dedicado. En este entorno, se pueden realizar modificaciones geométricas y otras personalizaciones. Al cerrar el editor, los cambios se aplican instantáneamente al bloque editado y a todas sus instancias insertadas en el dibujo. Esto se debe a que todas las copias son, en esencia, la misma entidad, lo que justifica el ahorro de espacio y simplifica enormemente el proceso de actualización.

Autocad - Bloques con atributos. Cajetín con atributos.Tutorial en español HD

Tipos y Clasificación de Bloques en AutoCAD

Para un uso eficiente de los bloques, es indispensable mantener un sistema de clasificación y organización. Los bloques pueden agruparse por familias o tipos afines, como muebles, vehículos, vegetación, puertas, símbolos o detalles constructivos. Estas familias principales a menudo requieren subcarpetas para una mayor especificidad; por ejemplo, dentro de "muebles", se pueden crear categorías como "sala", "dormitorio" o "cocina". Para colecciones extensas, se recomienda una estructura jerárquica de carpetas.

En casos donde se utiliza un número limitado de bloques, una alternativa es mantener todos los bloques en un único archivo. Este archivo puede permanecer abierto en segundo plano, permitiendo copiar y pegar bloques directamente en el dibujo activo, una funcionalidad que AutoCAD soporta entre archivos.

Precauciones en el Uso y "Curado" de Bloques CAD

Es común encontrar una gran cantidad de bloques disponibles en internet. Sin embargo, no todos estos bloques han sido creados siguiendo las mejores prácticas, lo que puede generar problemas:

Unidades incorrectas (pulgadas en lugar de metros).
Bloques que aparecen desproporcionadamente grandes o pequeños al insertarse.
Inclusión de capas innecesarias que sobrecargan el dibujo.
Uso de tipos de letra no deseados.

Por ello, es recomendable realizar un proceso de "curado" de los bloques de fuentes externas. Este proceso implica:

Mover todas las entidades a la capa 0.
Establecer la propiedad "por capa" para todos los elementos.
Ajustar la escala del bloque para que coincida con las unidades del dibujo actual, aplicando un factor de escala si es necesario.
Ejecutar el comando Limpia (Purge) para eliminar elementos residuales como tipos de letra, tipos de acotación o capas sin uso, que solo ocupan memoria.

Descarga Gratuita de Bloques de AutoCAD para Asadores, Parrillas y Barbacoas

Se ofrece una colección gratuita de bloques de AutoCAD en formato DWG para asadores, parrillas y barbacoas, ideales para proyectos de diseño de áreas recreativas y paisajismo. Estos bloques incluyen vistas en planta y alzado en 2D, permitiendo una visualización clara de cómo se integrarán en el diseño.

La colección abarca diversos tipos de asadores, parrillas con tapa y barbacoas modernas, con detalles como parrillas para cocinar. Las dimensiones proporcionadas son rangos típicos para dibujo y coordinación en AutoCAD, aunque el modelo final y las condiciones del proyecto pueden variar.

Estos recursos son perfectos para planificar:

Áreas recreativas
Zonas de picnic
Jardines
Espacios públicos que requieran mobiliario de cocina al aire libre con precisión técnica.

Los archivos DWG están listos para usar, optimizados para software CAD y compatibles con versiones anteriores como AutoCAD 2004, facilitando su integración rápida en los proyectos. La descarga es gratuita y no requiere registro.

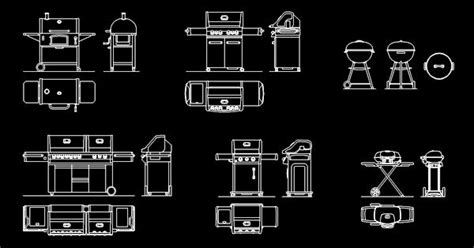

Ejemplo de bloques DWG de asadores en vista planta y alzado.

Categoría: Parrillas

Descripción: Descarga gratis una colección de 8 bloques AutoCAD de parrillas, asadores y barbacoas en formato DWG. Incluye vistas en planta, alzado e isometría en CAD 2D, perfectos para proyectos de diseño de áreas recreativas y exteriores como parques y jardines. Los modelos varían en estilo y tamaño, facilitando la planificación detallada de espacios de cocina exterior.
