En el ámbito de las máquinas eléctricas, la configuración de los devanados es fundamental para determinar el rendimiento, la eficiencia y el comportamiento operativo del equipo. Históricamente, se han distinguido dos métodos principales de disposición de bobinas en el inducido: el arrollamiento en anillo y el arrollamiento en tambor.
Bobinado en anillo: Características y limitaciones
El tipo de anillo consiste en un material magnético limitado por dos superficies cilíndricas concéntricas. En estos devanados, hay solo dos conductores por espira, pero la característica técnica fundamental es que solo uno de los conductores es activo, ya que el otro permanece en el interior del anillo, fuera de la influencia del flujo magnético útil. Debido a esta ineficiencia constructiva y a la dificultad de fabricación, los bobinados en anillo han caído en desuso en la industria moderna.
Bobinado en tambor: La solución industrial
El bobinado en tambor es la configuración estándar actual. En este sistema, los dos lados activos de cada bobina están colocados en la superficie exterior de la armadura (inducido). De esta forma, cada espira dispone de dos conductores activos que atraviesan el campo magnético simultáneamente.
Ventajas competitivas del devanado en tambor
- Economía de cobre: Al aprovechar ambos lados de la espira, se requiere menos material conductor para generar la misma fuerza electromotriz.
- Mayor eficiencia: La menor cantidad de cobre reduce la resistencia óhmica, lo que se traduce en menores pérdidas eléctricas por efecto Joule y una disminución del calentamiento.
- Facilidad de fabricación: Las bobinas pueden ser preparadas previamente sobre moldes automáticos, permitiendo una estandarización y calidad superior.
- Configuración de capas: Los bobinados modernos suelen construirse en dos capas, facilitando la conexión en serie o paralelo según los requerimientos de tensión y corriente.
Funcionamiento y principios electromagnéticos
Tanto en los motores como en los generadores, la conversión de energía se basa en la Ley de Inducción de Faraday y la Ley de Lorentz. En un devanado de tambor, los lados de cada bobina están separados aproximadamente por un paso polar (la distancia entre centros de polos adyacentes).
Cuando un conductor se encuentra bajo un polo norte, el otro se sitúa bajo un polo sur. Debido a esta disposición, los sentidos de las fuerzas electromotrices (f.e.m.) inducidas en ambos conductores son opuestos, sumándose vectorialmente para producir un voltaje efectivo mayor en los terminales de la bobina.
Aplicaciones de los motores con devanados especiales

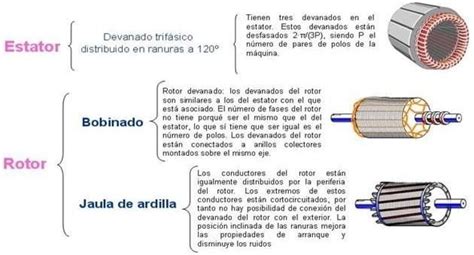

Es importante distinguir la tecnología de arrollamiento de otros componentes como el motor de anillo de deslizamiento (rotor bobinado). En estos motores, los anillos y escobillas permiten introducir resistencias externas en el circuito del rotor, lo cual ofrece beneficios específicos:
| Característica | Aplicación Industrial |
|---|---|
| Torque de arranque alto | Grúas industriales, polipastos y elevadores de carga. |
| Velocidad variable | Maquinaria de minería, cintas transportadoras y molinos. |
Arranque con Resistencias Rotóricas
Mientras que los devanados de tambor optimizan la construcción interna del inducido para una mayor eficiencia energética, los motores de anillo de deslizamiento se enfocan en la flexibilidad operativa, permitiendo un control de velocidad suave y un par de arranque robusto esencial para las demandas de la industria pesada.
