La operación de un alto horno es un paso crucial en la producción de metales, y su evolución ha marcado hitos importantes en la eficiencia y sostenibilidad de la industria. Específicamente, en el contexto de la refinería de cobre, la modernización de estos equipos representa un avance significativo.
Historia y Transformación en Codelco División Ventanas
Las faenas recientes en la refinería de cobre de Codelco División Ventanas representan un paso histórico, ya que se trata de la última campaña del Horno Refino 1. Este mantenimiento general es el último de un equipo y una tecnología que acompaña a la División desde su inicio en la década de los 60. En Ventanas operaban dos hornos para la producción de ánodos, asignados con el número 1 y el número 2, ambos equipos esenciales del proceso de Refino a Fuego. Con la detención del Horno de Refino 2, cuyo espacio físico será ocupado por un nuevo equipo, quedó en operación solo el Horno Refino 1, que este año realiza su última campaña.
Refractario Limpieza Mantenimiento - Horno de Inducción. Insumos y Equipos Para Fundición SAS
El arribo del nuevo Horno Cilíndrico Rotatorio, fabricado por la empresa china Nerin, representa un salto cualitativo en la infraestructura de la División. Con una capacidad de 250 toneladas útiles, este equipo transformará radicalmente el proceso de producción de ánodos al reducir el ciclo productivo de las actuales 34 horas a solo 17. Además, el moderno equipo quedará con capacidad para el procesamiento de otros materiales. Este nuevo horno mide 12 metros de largo y será hasta un 70% más eficiente que los hornos actuales, disminuyendo el consumo de energía y las emisiones e incorporando tecnología de vanguardia.

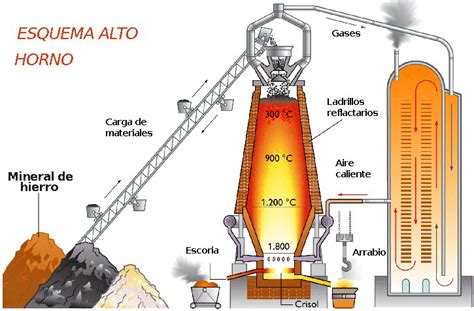

Definición y Funcionamiento del Alto Horno
Un alto horno es un gran reactor de eje vertical que se utiliza principalmente en el proceso de fabricación de acero primario para convertir el mineral de hierro en hierro fundido, comúnmente conocido como arrabio. Funciona como reactor central en las plantas siderúrgicas integradas, constituyendo el paso inicial en la conversión de materias primas en hierro líquido que puede refinarse posteriormente para obtener acero. Se ubica dentro de la cadena siderúrgica después de la preparación de la materia prima y antes de los procesos de refinación del acero, como el horno básico de oxígeno (BOF) o el horno de arco eléctrico (EAF).
Principios de Operación
El alto horno funciona según los principios de reducción química, transferencia de calor y dinámica de fluidos. La operación implica la alimentación continua de materias primas desde la parte superior, con aire caliente u oxígeno inyectado a través de toberas para mantener altas temperaturas (aproximadamente 2000 °C). La reducción química de los óxidos de hierro se produce cuando el monóxido de carbono generado reacciona con el mineral, produciendo hierro fundido y CO₂. Mantener parámetros óptimos del proceso garantiza un funcionamiento estable, una calidad constante del hierro fundido y eficiencia energética.
Características Estructurales y Subproductos
Las instalaciones típicas de altos hornos son estructuras cilíndricas verticales de entre 10 y 15 metros de diámetro y hasta 30 metros de altura. Los subproductos incluyen dióxido de carbono (CO₂) y, en algunos casos, monóxido de carbono (CO) si la reducción es incompleta.
Tipos de Hornos de Refinación
1. Horno de Reverbero de Refinación Fijo
Un horno de reverbero de refinación estacionario es un espacio de fusión horizontal rectangular u ovalado en el que se quema combustible en un extremo para llenar todo el horno con gas caliente, que se calienta por radiación del gas del horno, la parte superior y el muro del horno. El otro extremo está provisto de un conducto para descargar el gas, y se abre una puerta de trabajo en un lado de la dirección longitudinal para alimentación y operación.
2. Horno Rotatorio de Refinación
El horno de refinación rotatorio tiene un buen efecto de refinación, un uso confiable y goza de una gran reputación en el mundo. Todo el dispositivo utiliza el horno rotatorio para refinar el cobre y el sistema de vertido cuantitativo para fundir la placa de ánodo, lo que tiene las principales ventajas de ahorro de energía, buena calidad del producto, buena mejora de las condiciones laborales y protección del medio ambiente, bajo costo de producción y mayores beneficios económicos.
3. Refinador Basculante
La estructura del horno de refinación basculante es similar a la del convertidor utilizado para soplar mata, y todo el cuerpo del horno está montado sobre cuatro pares de soportes rodantes. Durante el funcionamiento, el cuerpo del horno se inclina en un cierto ángulo a través del motor y el mecanismo de desaceleración. La ventaja del horno de refinación de tipo basculante es que es fácil cargar cobre crudo líquido y descargar cobre fundido; puede eliminar la posibilidad de un accidente por "corriente de cobre" desde la salida de cobre del horno reflector fijo. Además, presenta menos consumo de refractario, es fácil de reparar y el área de configuración del taller también es pequeña, por lo que se ha promocionado ampliamente.
Procesos Pirometalúrgicos y Refinación de Cobre
El proceso pirometalúrgico considera varias etapas consecutivas que permiten incrementar progresivamente el contenido de cobre del material, desde un 30-40% inicial en el concentrado, hasta un 99,5% presente en el ánodo de cobre resultante de todo el proceso de fundición.
Secado del Concentrado
Este proceso tiene el propósito de deshumidificar el concentrado procedente de la etapa de concentración, permitiendo alcanzar niveles de humedad que pueden ir de un 8 a un 10% (secado parcial) o de 0,1 a 0,3% (secado total). Generalmente, existen líneas de secado por cada equipo de fusión, las que cuentan con secadores abastecidos térmicamente con vapor de agua cuya temperatura puede bordear los 180°C y el cual proviene de calderas de recuperación de calor de los gases generados en la fundición. Los vahos producidos pasan por un filtro de mangas, donde se recuperan las partículas sólidas que se dirigen a la tolva de almacenamiento de concentrado seco. Los vahos limpios son liberados a la atmósfera.
Tipos de Secadores
- Secador giratorio de calor directo: Aplicable a materiales granulares no sensibles al calor y no afectados por el contacto directo con gases de combustión. La transferencia de calor es principalmente por convección.
- Secador giratorio de calor indirecto: Aplicable a materiales sensibles al calor y afectados por el contacto directo con gases de combustión. El material entra en contacto solo con la superficie caliente del cilindro calentada externamente. La transferencia de calor es principalmente por conducción.
- Secador de Lecho fluidizado: Método eficaz de secado de partículas sólidas. La superficie de cada partícula individual es expuesta al flujo de aire, lo que resulta en una mejor transferencia de calor y menor tiempo de secado.
Consumo Energético en el Proceso de Secado
En general, estos equipos forman parte de una línea de fundición específica. La Tabla 7 muestra el consumo energético en kWh por tonelada neta de cátodo de cobre asociado al proceso de secado, diferenciando entre electricidad y combustible.
| Proceso | Electricidad (kWh/t) | Combustible (kWh/t) |
|---|---|---|
| Secado | [Valor variable] | [Valor variable] |
Proceso de Tostación
Al proceso de tostación se le asocia el consumo de electricidad y combustibles, cuyo nivel varía en función de la tecnología aplicada. Para la tecnología convencional “Calcine Charge Smelting” el consumo eléctrico corresponde a 62,7 kWh por tonelada de cátodo de cobre; respecto a las tecnologías “Electric Smelting” y “Amax Dead-Roast Blast Furnace Smelting”, el consumo energético respectivamente corresponde a 668,78 kWh y 58,61 kWh por tonelada de cátodo de cobre. Esta información se representa en la Tabla 8.
| Tecnología | Consumo Eléctrico (kWh/t) |
|---|---|
| Calcine Charge Smelting | 62,7 |
| Electric Smelting | 668,78 |
| Amax Dead-Roast Blast Furnace Smelting | 58,61 |
Los equipos implementados en este proceso corresponden a hornos de secado, compresores, equipamiento de transporte, entre otros.
Fusión de Concentrados
El proceso de fusión de concentrados tiene un importante consumo energético asociado al uso de combustibles, tal como se puede apreciar en la Tabla 9. El nivel de consumo varía en función de cada línea tecnológica, pudiendo ir de un valor cercano a los 400 kWh por tonelada de cátodo de cobre, a sobrepasar los 7.000 kWh por tonelada de cátodo de cobre. Asimismo, se aprecia el consumo asociado al uso de electricidad, cuyo nivel de consumo es menor, variando entre los 60 kWh y 150 kWh por tonelada de cátodo de cobre.
| Tecnología | Consumo Combustible (kWh/t) | Consumo Eléctrico (kWh/t) |
|---|---|---|
| [Tecnología 1] | ~400 | 60-150 |
| [Tecnología 2] | >7.000 | 60-150 |
Conversión de Eje de Alta Ley o Mata
El proceso de conversión de eje de alta ley o mata tiene por propósito eliminar hierro, azufre y otras impurezas presentes, para producir cobre metálico “blíster”, cuyo nivel de pureza es del orden del 98,5-99,5% de cobre. Para esto, se requiere oxidar la mata, entre los 1.150 y 1.250°C, mediante el soplado con aire o aire enriquecido, propiciando una escorificación del hierro y una volatilización del azufre como SO₂. Este proceso puede llevarse a cabo bajo una metodología discontinua o continua.
Metodologías de Conversión
- Conversión discontinua: Basada en distintas cargas con una secuencia a seguir. Destaca el convertidor Pierce-Smith (CPS).
- Conversión continua: Basada en el ingreso ininterrumpido de mata de cobre y un sangrado continuo de cobre blíster.
En el proceso de conversión, el consumo energético atribuible al uso de combustible varía entre 70 y 160 kWh por tonelada de cátodo de cobre. Por otra parte, la energía eléctrica empleada varía entre 60 y 155 kWh para las tecnologías señaladas en la Tabla 10.
| Tecnología | Consumo Combustible (kWh/t) | Consumo Eléctrico (kWh/t) |
|---|---|---|
| [Tecnología A] | 70-160 | 60-155 |
| [Tecnología B] | 70-160 | 60-155 |
Refinación Anódica (Pirorrefinación)
Luego del proceso de conversión, el cobre blíster aún contiene impurezas y materiales valiosos, debiendo ser refinado en los hornos anódicos. Este proceso consiste en la refinación cíclica y se compone por las etapas de llenado, oxidación, escoriado, reducción y vaciado. Una vez completada la carga del horno, inicia la etapa de oxidación mediante la inyección de aire enriquecido de oxígeno, llevando a cabo la remoción de sulfuros y otras impurezas. Posterior a este proceso de limpieza, inicia la reducción del nivel de oxígeno. Como producto se obtiene cobre anódico con un contenido de cobre de un 99,6%.
El proceso de pirorrefinación, el cual se lleva a cabo en hornos anódicos del tipo basculantes o del tipo lecho empacado, se caracteriza por tener un consumo energético atribuible fundamentalmente al uso de combustible, cuyo nivel puede acercarse a los 300 kWh por tonelada de cátodo de cobre. Asimismo, para este proceso se emplea energía eléctrica, cuyo nivel de consumo puede ser del orden de los 30 kWh por tonelada de cátodo de cobre.
Gestión y Mantenimiento del Alto Horno
La preparación del material implica trituración, cribado y, en ocasiones, peletización para garantizar un tamaño y una composición química uniformes. La calidad de entrada afecta directamente la eficiencia del horno, las propiedades de la escoria y la calidad final del hierro. La duración del ciclo varía desde varias horas hasta días, según el tamaño del horno y el modo de funcionamiento. El almacenamiento intermedio incluye silos de metal caliente o precalentadores de cuchara.
Monitoreo y Mantenimiento
El monitoreo en tiempo real emplea sensores, termopares, analizadores de gases y algoritmos de control para mantener condiciones óptimas. El mantenimiento rutinario incluye la inspección de los revestimientos refractarios, la sustitución de los componentes desgastados de las toberas y la limpieza de los sistemas de refrigeración. El mantenimiento predictivo utiliza sensores para monitorear la temperatura del refractario, el flujo de gas y la integridad estructural, lo que permite intervenciones proactivas. Las reparaciones mayores incluyen el revestimiento refractario, el refuerzo del casco y la modernización de los sistemas auxiliares.
Problemas Comunes y Diagnóstico
Los problemas comunes incluyen la obstrucción de las toberas, la degradación del refractario y las fugas de gas. Los métodos de diagnóstico incluyen imágenes térmicas, análisis de gases e inspecciones visuales. Los mecanismos de formación de defectos involucran la calidad de la materia prima, fallas en el control del proceso o el desgaste del refractario.
Eficiencia y Sostenibilidad
Los altos hornos consumen una cantidad considerable de energía, principalmente en forma de coque y aire caliente. Las medidas de eficiencia energética incluyen la recuperación de calor residual, el precalentamiento de materias primas y el enriquecimiento con oxígeno. El alto horno emite CO₂, SOₓ, NOₓ y material particulado. Los residuos sólidos incluyen escoria y polvo, que pueden procesarse para obtener materiales de construcción u otros productos.
Aspectos Económicos
Los costos de capital de un alto horno pueden oscilar entre 200 millones de dólares y más de 1000 millones de dólares, dependiendo del tamaño, la tecnología y factores regionales. La evaluación de la inversión considera la capacidad, la vida útil prevista y la demanda del mercado. La optimización de costos implica la automatización de procesos, la recuperación de energía y el control de calidad de las materias primas. La productividad y la calidad del alto horno influyen en la competitividad de los productos de acero.
Innovación y Seguridad
Los altos hornos modernos están altamente automatizados y cuentan con sofisticados sistemas de control. Las innovaciones futuras se centran en la digitalización, la integración de la Industria 4.0 y la automatización para optimizar la operación y el mantenimiento. El reciclaje de gas de alta presión, el control de la presión de alta presión en altos hornos y los materiales refractarios avanzados buscan mejorar la eficiencia energética y el cumplimiento ambiental.
Riesgos y Medidas de Seguridad
Los principales riesgos de seguridad incluyen quemaduras por alta temperatura, fugas de gas y fallas estructurales. Las medidas de prevención de accidentes incluyen barreras de protección, dispositivos de seguridad y capacitación periódica en seguridad. Los trabajadores se exponen al polvo, los humos y el calor. El monitoreo incluye el muestreo de la calidad del aire, el uso de equipo de protección personal (EPP), como respiradores y ropa resistente al calor, y programas de vigilancia sanitaria. Las regulaciones establecen límites de emisiones, gestión de residuos e informes ambientales.
