El Acero y las Rejillas Grating en la Construcción Moderna

La presencia del acero en el campo de la construcción y la arquitectura ha sido significativa a la hora de pensar un proyecto, tanto en materia estructural como en elementos exteriores. Este material, una aleación de hierro con carbono en pequeñas cantidades, es conocido por su gran dureza y elasticidad, lo que lo convierte en un elemento de enorme versatilidad en los sectores minero, industrial y de la construcción. El acero se comercializa en distintos formatos, adaptándose a diversas necesidades. Complementariamente, las rejillas de piso o grating son elementos ampliamente utilizados en diversas industrias, adaptándose a las exigencias de distintos tipos de trabajo.

Tipos de Rejillas Grating

Grating de FRP (Polímero Reforzado con Fibra)

El grating de FRP posee propiedades anticorrosivas, es antiestático, lo que evita la generación de chispas, y es un aislante eléctrico. Por estas características, es ampliamente utilizado en sectores de generación y distribución eléctrica. La parrilla de FRP tiene diferentes cualidades que la consolidan como una excelente opción para uso como piso antideslizante. La instalación de parrillas FRP es rápida, especialmente cuando se cuenta con los accesorios complementarios.

Instalación de Grating de FRP

• Sobre plataformas o pasillos: El largo del borde de las parrillas se apoya sobre perfiles de soporte de 40 mm como mínimo. La separación entre dos rejillas grating después de su instalación no debe superar los 600 mm, y la separación entre la parrilla y la capa de hormigón será de 10 mm como máximo. Las rejillas serán ancladas por un mínimo de 4 pernos tipo M al soporte de apoyo.
• Sobre escaleras: Los peldaños deben instalarse en el interior de los perfiles de soporte, formando su estructura que puede ser de acero o PRFV. El juego entre el peldaño y el ángulo de apoyo debe ser de 3 o 6 mm.

Rejillas Grating en la Infraestructura Pública

Las parrillas de piso son elementos habituales en diversas infraestructuras. Un ejemplo claro se observa en el bandejón central de la Alameda en Santiago, donde la gente transita sobre estas rejillas que permiten ver los vagones del metro en movimiento por debajo. Cabe destacar que gran parte de las obras industriales que involucran pisos en grating son anteriores a la norma NCh3572, siendo, por tanto, susceptibles al incumplimiento de los nuevos requisitos y la prioridad técnica.

El Acero como Material Clave en la Construcción

En este artículo, exploramos cómo el uso del acero en fachadas, cubiertas y cielos puede traducirse en proyectos de alto rendimiento, larga vida útil y menor gasto en mantenimiento a lo largo del tiempo.

Durabilidad y Mantenimiento del Acero

Las construcciones con acero pueden superar fácilmente los 40 o 50 años de vida útil si están correctamente diseñadas e instaladas. A diferencia de otros materiales como la madera, que se degradan con el tiempo por efectos del clima o la humedad, el acero -especialmente cuando se utiliza con recubrimientos adecuados- mantiene su integridad estructural y su apariencia por décadas. Factores como la calidad del recubrimiento, la exposición a agentes atmosféricos y la ventilación de la estructura influyen directamente en su durabilidad. El acero no se ve afectado por plagas, hongos o fisuras estructurales por absorción de humedad, a diferencia de la madera o el hormigón. Esto lo convierte en un material ideal para diversos proyectos de construcción, ya que extiende la vida útil de las edificaciones.

El principal aliado del acero frente a los elementos es su recubrimiento, ya que el óxido y la corrosión pueden dañar su estructura, volviéndolo frágil y poniendo en peligro la obra a largo plazo (Proyecto: Edificio Esmeralda).

Existen diferentes tipos de recubrimientos:

• Poliéster regular: De uso general, ofrece una buena relación precio-rendimiento para ambientes de exposición moderada.
• PVDF (Fluoropolímero): Indicado para climas extremos, alta radiación solar, zonas costeras o industriales. Un ejemplo de su uso es en las Oficinas Planta Fitz Roy, Calbuco, X Región, donde se recomienda para zonas de alta exigencia.

Consideraciones de Instalación

Una instalación técnica de calidad considera escurrimientos eficientes, ventilación de traslados y uso de fijaciones compatibles. El acero permite diseños con módulos o paneles intercambiables, aportando flexibilidad al diseño arquitectónico.

Tipos de Paneles de Acero y sus Aplicaciones

El acero es comercializado en distintos formatos, lo que lo hace un material de enorme versatilidad para la construcción.

Paneles para Cubiertas y Revestimientos

• Paneles simples trapezoidales de tres valles y tres nervios: Fabricados en acero zinc-alum, prepintado y galvanizado, estos paneles constan de tres valles y tres nervios con venas rigidizantes, que aportan mayor resistencia a sobrecargas.
• Planchas continuas onduladas: Corresponden a planchas continuas fabricadas de acero zinc-alum o prepintadas, constituidas por una superficie ondulada regular de bajo relieve. Aceptan pendientes mínimas de hasta un 15% para zonas de lluvia moderadas y un 20% en zonas más lluviosas. La instalación de este tipo de paneles se realiza mediante un traslapo lateral de onda montante fijada a costanera (metálica o de madera) mediante roscalata o tornillo cincado.
• Paneles emballetados: Son paneles simples fabricados de acero zinc-alum o prepintados, utilizables en cubiertas de baja pendiente y largos tramos. Su sistema emballetado permite configurar superficies herméticas en su totalidad. El sistema de uniones se realiza a través de clips deslizantes y fijos ocultos, permitiendo la dilatación y retracción de planchas producidas por acción térmica.
• Placas de acero como revestimiento de fachadas: Las placas de acero son utilizadas en fachadas a modo de revestimiento o "piel" tanto en edificaciones de mayor escala (edificios corporativos, industriales, galpones, viñas, centros comerciales, entre otros) como en construcciones menores, como residenciales o comerciales.
• Paneles simples trapezoidales de seis nervios y cinco valles: Fabricados en acero zinc-alum o prepintados, conformados por seis nervios y cinco valles que llevan frisos para otorgar mayor rigidez al panel. Son paneles con enfoque arquitectónico utilizados en fachadas de manera vertical u horizontal, aportando uniformidad al lenguaje del edificio y excelentes terminaciones.
• Paneles simples trapezoidales de cuatro nervios y dos frisos: Fabricados en acero zinc-alum o prepintados, conformados por cuatro nervios y dos frisos en los valles. Su uso otorga mayor versatilidad ya que se usan tanto en cubiertas como en revestimientos de fachada para edificaciones.
• Paneles curvados: Ciertas planchas de acero (como los paneles simples de seis nervios y cinco valles o los paneles simples de cuatro nervios) pueden ser curvadas por golpeo, lo que permite mayores posibilidades de diseño tanto en cubiertas como en revestimientos y curva hombros (Ejemplo: Cabañas Pueblo Rivero, Arq.).

Paneles Estructurales y Compuestos

• Paneles trapezoidales rigidizantes: Empleadas como elemento estructural en la construcción de losas colaborantes de hormigón entre pisos.

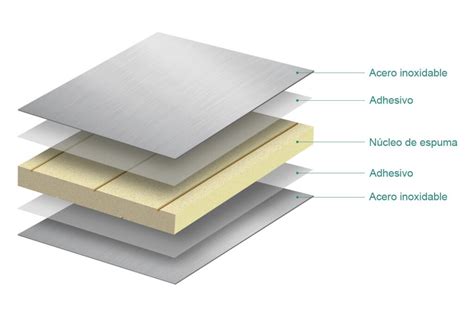

• Paneles compuestos de poliestireno expandido: Compuestos por dos planchas de acero dispuestas simétricamente opuestas, unidas por un volumen de poliestireno expandido de alta densidad. El espesor y tipo de plancha de acero zincalum o prepintada pueden ser variables, pero siguiendo el mismo principio.
• Paneles compuestos de poliuretano: Compuestos por dos planchas de acero dispuestas simétricamente opuestas, unidas por un volumen de poliuretano inyectado al interior de ambas caras. A diferencia del caso anterior, la inyección de poliuretano permite lograr diferentes densidades de aislación.

Normativa y Regulaciones del Acero en Construcción

En todas las infraestructuras que habitualmente utilizamos -vías y autopistas, aeropuertos, hospitales, edificios, viviendas, etcétera- está presente el acero, ya sea como refuerzo del hormigón, cubiertas, revestimientos, pernos y parrillas de piso. Las normas en la materia son obligatorias y están citadas en los códigos de construcción.

Enumerando, existen:

• La norma NCh430, que establece los requisitos de diseño y cálculo para elementos y estructuras de hormigón armado.
• La NCh433 para el diseño sísmico en edificios.
• La NCh2369 para el diseño sísmico de estructuras e instalaciones industriales.

Cabe destacar que las normas y el reglamento para la construcción de infraestructura crítica fueron revisados y actualizados después del gran terremoto del 27F de 2010 para otorgar mayor seguridad.

Elegir acero en proyectos de construcción no es solo una decisión estructural o estética. Invertir en soluciones constructivas con acero es apostar por un diseño más sostenible, duradero y eficiente.
