La Red de Área Personal (PAN): Conceptos, Características y Topologías

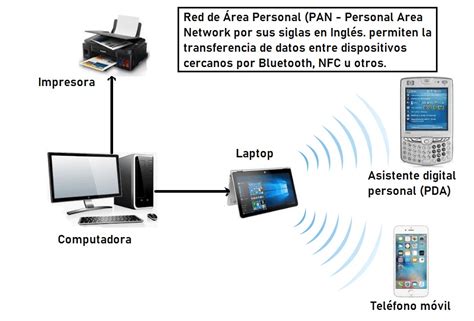

Durante estos meses hemos hecho un repaso por los diferentes tipos de redes que nos podemos encontrar en el mercado. Infraestructuras que principalmente se diferencian por su alcance y cobertura. Ahora le toca el turno a la Red de Área Personal (PAN), del inglés Personal Area Network, que comunica dispositivos a corta distancia. Una red PAN es una red que conecta dispositivos próximos al usuario. Estas redes están especialmente diseñadas para conectar pequeños dispositivos entre sí. Aunque no se mencione tanto como otras, la utilizamos diariamente. La definición de las redes PAN es la más moderna de todas e incluye aquella red de comunicaciones de datos que abarcan el espacio alrededor de las personas.

Características Principales de las Redes PAN

Las redes PAN se caracterizan por su tamaño limitado y su alcance cercano, típicamente dentro de unos pocos metros. Son redes de computadoras para la comunicación entre distintos dispositivos cercanos al punto de acceso, normalmente de unos pocos metros y para uso personal.

Velocidad de Transmisión

Una red PAN alcanza velocidades de transmisión relativamente bajas que varían en función de la tecnología utilizada y la distancia entre los dispositivos. Así podemos hablar de kilobits por segundo (Kbps) a megabits por segundo (Mbps). Aunque por definición ya se sabe que la velocidad de las PAN es baja.

Tamaño y Alcance

Otra característica destacada es su tamaño, que oscila entre unos centímetros y unos metros. Y es que estas redes están diseñadas para conectar dispositivos próximos, por lo que su alcance es limitado. Al circunscribirse su cobertura a unos pocos metros, impide o debilita la conexión en distancias más largas.

Conectividad y Sencillez

Dependiendo de la tecnología empleada, el establecimiento de la conexión es bastante sencillo. Simplemente implica autenticar y emparejar. La conexión se establece mediante un proceso de emparejamiento, que implica la autenticación y la autorización de los dispositivos. Una vez emparejados, pueden compartir datos entre sí. El establecimiento de la conexión, ya sea por cable o inalámbrica, es sencillo.

Seguridad

Las redes PAN utilizan diversos mecanismos como el cifrado y la autenticación de dispositivos (emparejamiento) para proteger la privacidad y la integridad de los datos. Esta alta seguridad es ofrecida al trabajar en distancias cortas.

Comunicación Bidireccional

La comunicación es bidireccional, es decir, que los dispositivos pueden enviar y recibir datos entre sí.

Tipos de Redes PAN

Las conexiones de una red PAN pueden ser por cable o inalámbricas. Además, pueden conectarse por cable o sin él, a través de diferentes protocolos.

Red PAN por Cable

Se suele utilizar con menor frecuencia que la versión inalámbrica. La longitud del cable suele limitarse a unos pocos centímetros, pero su velocidad de transmisión es mayor que la versión wireless. Cuando se comunican por cable, suelen emplear una conexión USB, Thunderbolt o FireWire. La red PAN por cable se utiliza con mucha menos frecuencia en la vida cotidiana. La longitud del cable suele limitarse a unos pocos centímetros.

Red PAN Inalámbrica (WPAN)

Una WPAN es una red PAN inalámbrica, es decir, que se conecta sin cables. Lo hace de forma muy sencilla, aunque el alcance de las comunicaciones es reducido, limitándose a unos 10 metros de distancia, y las velocidades de transmisión son bajas. Asimismo, los muros y otras interferencias influyen de forma considerable en la calidad de la conexión. Pese a estas circunstancias, las redes de área personal de uso cotidiano recurren en la mayoría de los casos a la variante inalámbrica. Una red PAN inalámbrica establece una conexión sin necesidad de cable. Esto elimina la necesidad de tomas de corriente para los enchufes y cables correspondientes. Los muros, paredes y otros obstáculos que dificulten la visión entre dispositivos afectan a su conexión.

Cómo Funciona una Red PAN

Diseñadas para conectar pequeños dispositivos entre sí, no precisan ni routers ni una conexión directa a Internet. Gracias a ella, estos dispositivos pueden intercambiar datos entre sí o crear una red para un fin determinado. Y es que, aunque no se conectan vía directa a la red de redes, un dispositivo dentro de una PAN puede conectarse a una LAN que luego se conecta a Internet. Pongamos por caso: un ordenador, un ratón y unos auriculares pueden estar comunicados entre sí, pero solo el ordenador puede conectarse directamente a Internet. Las redes PAN no se conectan a Internet de forma directa. La conexión puede ser inalámbrica o por cable y se limita a unos pocos metros como tope. Además, en función de la tecnología que empleen, pueden requerir campo de visión, es decir, que no haya ningún obstáculo que dificulte la conexión entre los dispositivos.

Si lo hacen inalámbricamente, pueden entablar contacto mediante Bluetooth, Wi-Fi, NFC, Infrarrojos (IrDA), NearLink, USB inalámbrico y Zigbee. Cada tecnología tiene sus propias características y limitaciones.

Topología de Red en las PAN

Concepto de Topología de Red

La topología de red informática se refiere a la disposición y organización de los elementos que conforman una red, como los dispositivos, cables y puntos de conexión. Define la estructura de la red y la forma en que los dispositivos, como ordenadores, servidores y routers, están dispuestos y conectados para permitir la comunicación y el intercambio de datos. La topología de la red desempeña un papel crucial en la determinación de la funcionalidad y la eficiencia generales de la red.

Topologías Físicas y Lógicas

• Una topología de red física describe la ubicación de cada componente en la red y cómo están conectados físicamente. Es la estructura física real que se puede ver y tocar.
• La topología lógica se refiere al flujo de datos dentro de una red, independientemente de cómo estén físicamente conectados los dispositivos. Se centra en cómo los datos se mueven a través de la red.

La relación entre las topologías físicas y lógicas es fundamental para el diseño de redes. En algunos casos, ambas topologías coinciden; por ejemplo, en una topología de estrella donde tanto la disposición física como el flujo de datos dependen de un nodo central.

Topologías Comunes en Redes PAN

La disposición de los dispositivos conectados en una PAN responde a diferentes topologías de red. Por ejemplo, son simples conexiones punto a punto o conexiones punto a multipunto. Esto significa que cada nodo (dispositivo) en la red se conecta al bus mediante un conector, y los datos se envían a lo largo de este cable compartido.

• Una red punto a punto es el tipo de topología de red más simple y básico. Consiste en dos nodos que están conectados por un solo enlace. Los datos viajan ida y vuelta entre estos dos endpoints. Este es el caso más común en una PAN, por ejemplo, un teléfono y unos auriculares Bluetooth.
• En una topología en estrella, todos los dispositivos de la red están conectados a un dispositivo central, como un switch o un hub. Este dispositivo central actúa como un conmutador que dirige el tráfico de datos entre los nodos. Aunque una red pueda estar físicamente dispuesta en estrella, la topología lógica de estrella puede comportarse como un bus si todos los datos pasan por un hub central. Para las PAN, un dispositivo central como un smartphone puede actuar como el "hub" central conectando varios periféricos (auriculares, smartwatch).
• Una topología de bus (lógica): En una topología lógica de bus, todos los nodos de la red comparten un único canal de comunicación. Esto significa que los datos transmitidos por un nodo son recibidos por todos los demás, pero solo el destinatario final procesa la información. Algunas implementaciones inalámbricas de PAN podrían operar lógicamente como un bus, donde todos los dispositivos en el área de alcance comparten el mismo medio.

Ventajas de las Redes PAN

Al ser redes más pequeñas y tener un modus operandi diferente al de sus hermanas mayores, estas infraestructuras aportan grandes ventajas. La primera de ellas es que no necesitan routers, switches ni otros componentes de red, así que la inversión es mínima. Además, es económica, presenta una fácil instalación y proporciona seguridad a los dispositivos. A ello se suma la alta seguridad que ofrecen al trabajar en distancias cortas y la poca complejidad en la conexión, ya sea por cable o sin él (el principal método de conexión). Compatibles con una amplia variedad de dispositivos, el consumo de energía es mínimo, lo que las permite funcionar durante mucho tiempo con baterías recargables.

• Bajo costo de implementación: No requiere infraestructura compleja como routers o switches dedicados.
• Fácil configuración: El proceso de emparejamiento suele ser intuitivo y rápido.
• Movilidad y flexibilidad: Especialmente las WPAN, permiten la conexión de dispositivos sin ataduras de cables.
• Bajo consumo de energía: Ideal para dispositivos alimentados por batería, prolongando su autonomía.
• Seguridad inherente por distancia: Al operar en rangos muy cortos, la interceptación es más difícil que en redes de mayor alcance.

Desventajas de las Redes PAN

Algunas de las ventajas de las redes PAN también pueden considerarse puntos en contra.

• Alcance limitado: Al circunscribirse su cobertura a unos pocos metros, impide o debilita la conexión en distancias más largas.
• Velocidad de transmisión baja: Aunque suficiente para la mayoría de sus usos, no es adecuada para grandes volúmenes de datos o aplicaciones que requieren alta velocidad.
• Vulnerabilidad de las redes inalámbricas: La seguridad podría considerarse otro inconveniente, sobre todo en su vertiente inalámbrica, en tanto en cuanto esta modalidad es más vulnerable a la interceptación y el acceso no autorizado si no se implementan medidas de cifrado adecuadas.
• Interferencias y obstáculos: A estas conexiones les afecta bastante las interferencias y los obstáculos, o sea que paredes, muebles y otros objetos pueden obstaculizar la señal, provocando una conexión débil o intermitente. Esto afecta igualmente a la velocidad de transmisión, que puede verse afectada por la cantidad de dispositivos conectados y la calidad de la señal.

Ejemplos de Uso de Redes PAN

En nuestro día a día hay multitud de ejemplos de casos de uso de redes PAN:

• Conexiones de periféricos por Bluetooth

  La conexión de un ratón o una impresora a un ordenador, o la de unos auriculares a un smartphone, se basa en una red PAN. También el sistema de manos libres del coche o los mandos de una videoconsola. Si conectas un dispositivo Bluetooth como un ratón, una impresora o unos auriculares a un smartphone o un portátil, lo más probable es que la conexión se establezca a través de una red PAN. Si te subes a un coche con sistema manos libres, el smartphone se conectará a él a través de una red PAN.

• Intercambio de archivos entre dispositivos

  Además de conectar dispositivos externos, una red de área personal también se utiliza para intercambiar archivos entre dispositivos. Al configurar un punto de acceso personal mediante tethering, también se utiliza una red de este tipo. Por ejemplo, cuando compartimos datos móviles de un dispositivo a otros equipos. El caso más habitual es utilizar el smartphone como punto de acceso y compartir la conexión con una tableta o un portátil en sitios donde no hay Wi-Fi.

• Comunicación NFC

  Otro ejemplo de uso de redes PAN es la comunicación entre un teléfono móvil y una etiqueta inteligente, que puede utilizarse para intercambiar información, como direcciones URL y contactos.

• Conexiones IoT

  Las redes PAN también son habituales en las conexiones para la Internet de las Cosas (IoT) al hacer posible la comunicación entre dispositivos y componentes. Estos intercambian datos de vigilancia y control. En la automatización de edificios, una red PAN permite la comunicación de actuadores y sensores.

• Conexión Wi-Fi Direct entre dispositivos móviles

  Wi-Fi Direct permite la conexión directa de dispositivos a través de una red Wi-Fi sin la necesidad de un punto de acceso.

Diferencias entre PAN y Otras Redes (LAN, MAN, WAN)

Las redes PAN se diferencian de las LAN, MAN y WAN por su cobertura y tamaño. En función de estas características, son empleadas para diferentes usos. Las redes WAN, MAN, LAN y PAN se diferencian por su alcance y propósito.

• La red PAN tiene un alcance corto y es ideal para conectar dispositivos como teléfonos usando USB o Bluetooth.
• La red LAN (Local Area Network) permite un mayor alcance en oficinas o edificios para conectar diferentes componentes como servidores, impresoras u ordenadores. Su ámbito se circunscribe a un área pequeña localizada y a distancias cortas (aunque mucho más largas que las PAN), y aportan gran velocidad.
• La red MAN (Metropolitan Area Network) permite una cobertura a nivel urbano conectando diferentes redes LAN mediante fibra óptica u otras tecnologías. Cubre un área geográfica más grande que una LAN pero más pequeña que una WAN, como una ciudad o una región metropolitana.
• La red WAN (Wide Area Network) es la que se utiliza para conectar múltiples redes de tipo LAN, cubriendo una gran distancia entre espacios geográficos. Se extienden por grandes áreas abarcando países o continentes.

Cada una de estas redes tiene características y alcances únicos que requieren enfoques específicos de seguridad y gestión, adaptándose a las necesidades de conectividad en diferentes escalas geográficas y operativas.
