Los conectores de contenedores de envío son dispositivos o componentes que se utilizan para unir o conectar contenedores de envío. Estos conectores desempeñan un papel crucial en diversas aplicaciones, como la creación de estructuras más grandes, edificios modulares o unidades de almacenamiento seguras. Entre ellos, el Twist Lock es un elemento mecánico estandarizado fundamental.
¿Qué es un Twistlock y su Importancia?
Un Twist Lock (a menudo también llamado twistlock o cierre giratorio) es un elemento mecánico estandarizado que permite la unión segura, el aseguramiento y el apilamiento de contenedores de transporte en todas las áreas del transporte intermodal: en barcos, en ferrocarril y en carretera. La importancia del twist lock como repuesto es esencial para el mantenimiento funcional de la flota de contenedores y la técnica de transporte.
Origen del Twistlock
El twist lock fue desarrollado en los años 50 del siglo XX por el ingeniero estadounidense Keith Tantlinger, cuyo sistema de unión del contenedor y del elemento de esquina cambió para siempre la logística internacional.
Mecanismo de Funcionamiento
El mecanismo de los cierres giratorios es sencillo pero efectivo. Consisten en una fundición de metal con un mecanismo giratorio que se bloquea en la cantonera (casting de esquina) de un contenedor. Los cierres giratorios se bloquean y desbloquean manualmente mediante palancas operativas, o mediante otros sistemas dependiendo del tipo.
Para su funcionamiento, la parte móvil se gira alrededor del eje vertical para bloquear el dispositivo y el contenedor en la base de bloqueo giratorio en la cubierta de la escotilla u otro recipiente. Los conectores verticales para contenedor marítimo, de los cuales el twistlock es el más utilizado y complejo, representan componentes mecánicos especializados de acero diseñados para la conexión segura de dos o más contenedores en el eje vertical (apilamiento uno sobre otro), o bien para su fijación a una base rígida como un barco, chasis de camión, vagón ferroviario o base de hormigón.
Tipos de Twistlocks
Existen diversos tipos de twistlocks adaptados a diferentes necesidades y operaciones de amarre:
Twistlocks Manuales
- Descripción y uso: La piña twist lock simple (manual) es un anclaje ideal cuando la estabilidad es prioridad. Su diseño compacto y robusto permite una operación manual fácil, utilizando una palanca lateral que gira 90° para bloquear o liberar el contenedor desde su esquina inferior (cantonera ISO 1161). Se utilizan principalmente en chasis de carretera, vagones, etc.
- Ventajas: Simplicidad, control.
- Desventajas: Más lento, mayor dependencia del factor humano.
Twistlocks Semiautomáticos
- Descripción y uso: El contenedor semiautomático bloquea su función automáticamente. Bloqueo automático al colocar el contenedor, desbloqueo manual (cable, palanca). Debido a que el bloqueo de giro semiautomático no tiene trabajo de carga y descarga para subir al contenedor, se instalará y desmontará el proceso de esta ventaja, por lo que puede minimizar el trabajo en el peligro de trabajo alto, a fin de garantizar la seguridad. Este tipo de bloqueo por giro se ha promocionado vigorosamente en su aplicación.
Otros Tipos de Twistlocks
Además de los manuales y semiautomáticos, existen otras variaciones para necesidades específicas de amarre y apilamiento:
- Twistlock intermedio: Utilizado para unir contenedores en posiciones intermedias.
- Twistlock de cuerpo ancho.
- Cierres giratorios de cola de milano y cierres giratorios de cola de milano inferiores.
- Cierre giratorio lateral horizontal: Utilizado para unir contenedores adyacentes horizontalmente.
Especificaciones y Estándares del Twistlock
Los cierres giratorios para contenedores de envío se rigen por estándares internacionales para asegurar su compatibilidad y rendimiento. Sus especificaciones varían en capacidad de carga, mecanismo (manual, automático), acabado y compatibilidad.
Detalles del Cierre Giratorio Estándar
- Estándar: ISO
- Material: Cilindro de bloqueo de forja de acero 45#, carcasa de fundición de acero.
- Peso (aproximado): 250kN
- Rotura mínima: 500kN
- Fuerza componente: 420kN
- Capacidad de carga: 2000kN
- Tratamiento superficial: Galvanizado en caliente.
Instalación y Proceso de Amarre
El proceso de instalación de un twistlock implica pasos precisos para garantizar la seguridad del contenedor:
- El tensor de contenedores se utiliza para conectar las esquinas superior e inferior del contenedor.

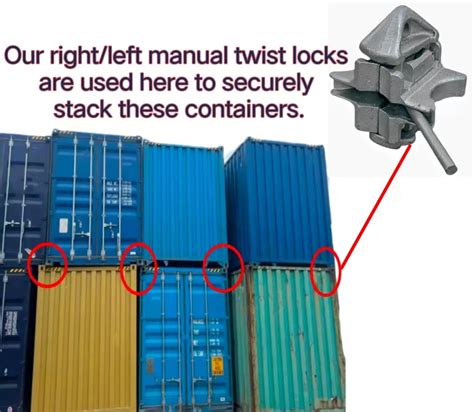

- El bloqueo giratorio en el medio del contenedor se puede dividir en bloqueo giratorio izquierdo y bloqueo giratorio derecho.
- Cuando el mango de operación está en la posición de línea continua, el bloqueo giratorio está en el estado de no bloqueo.
- Para usarlo, la manija de operación primero debe colocarse en el estado de no bloqueo y colocarse en el orificio de la esquina o en la base sobresaliente en la parte superior del contenedor inferior.
- Después de apilar el contenedor superior, gire la manija de operación para conectar el contenedor con la base.
- Cuando el mango de operación gira de derecha a izquierda hasta la posición límite, el cierre giratorio del contenedor alcanza el estado de apriete.
- Cuando se descarga la caja, primero se usa la varilla de operación de bloqueo giratorio (una varilla larga, generalmente metálica, con un gancho o accesorio especial en un extremo, diseñada para alcanzar y activar los cierres giratorios) para girar la manija de operación a la posición de desbloqueo antes de retirar la caja.
CONTENEDORES: TWIST LOCK y OPERACIONES PORTUARIAS
Seguridad y Recomendaciones
La seguridad en el amarre de contenedores es primordial. Una falla del twist lock conlleva riesgo de desplazamiento, caída o pérdida del contenedor. La pérdida de carga en el mar puede provocar una catástrofe ecológica o poner en peligro la vida de la tripulación.
Recomendaciones del Fabricante:
- Utilice siempre piezas de repuesto originales o certificadas.
- Cada twist lock debe entregarse con un certificado de prueba de resistencia, a menudo con marcado láser que indica tipo, lote y fabricante en el cuerpo del candado.
Otros Conectores para Contenedores Marítimos
Si bien el twistlock es el conector vertical más utilizado y complejo, existen otros dispositivos de amarre y conexión para contenedores:
- Conectores verticales simples: Piezas de acero simple insertadas en el agujero de la pieza de esquina. No poseen mecanismo de bloqueo activo; solo impiden el desplazamiento horizontal de los contenedores apilados. No son adecuados para zonas con vibraciones, impactos, viento fuerte o movimiento vertical (cubierta de barco). Son ideales para almacenes, depósitos y apilamientos temporales.
- Conectores para unión horizontal: También conocidos como "bridge fittings" o cierres giratorios laterales horizontales, son de tipo moderno para unión rígida sin pernos de dos contenedores o para montar accesorios. Se usan para la unión horizontal de dos contenedores adyacentes (por ejemplo, para crear un espacio más amplio).
- Twistlocks de base: Diseñados para montarse sobre una estructura fija (chasis, bastidor, placa base).
