Los pernos de anclaje de expansión son elementos cruciales en aplicaciones de fijación estructural, proporcionando una sujeción segura en una variedad de materiales base como concreto y ladrillo. Su correcta instalación y selección son fundamentales para garantizar la integridad estructural y la seguridad de cualquier proyecto.

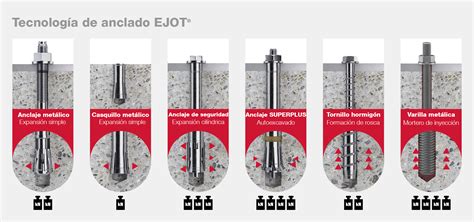

Tipos de Pernos de Anclaje
Existen diversas variantes de pernos de anclaje, cada una diseñada para aplicaciones específicas:
Pernos de Anclaje de Cuña
Son una opción popular para aplicaciones de servicio pesado, ofreciendo capacidades excepcionales de tensión y corte. Estos pernos constan de un extremo roscado, un manguito de expansión en forma de cono, y una tuerca y arandela. Son ideales para asegurar maquinaria pesada, columnas y componentes estructurales.
Pernos de Anclaje de Manga
También conocidos como pernos de expansión, se utilizan ampliamente para aplicaciones de servicio mediano a pesado. Consisten en un espárrago roscado, una tuerca en forma de cono y un manguito metálico con ranuras. Se emplean comúnmente en aplicaciones como pasamanos, soportes y accesorios eléctricos.
Pernos de Anclaje Embotidos
Diseñados para aplicaciones que requieren una extracción frecuente o un acabado al ras. Estos pernos tienen un manguito cilíndrico con rosca interna y un labio en la parte superior. Se utilizan en techos suspendidos, sistemas de tuberías e instalaciones eléctricas.
Tornillos para Concreto (Tornillos Tapcon)
Son tornillos autorroscantes con un patrón de rosca especialmente diseñado. Son ideales para sujetar aplicaciones de trabajo liviano a mediano, como marcos de madera, cajas eléctricas y soportes metálicos.
Pernos de Anclaje Químicos
Ofrecen resistencia excepcional y durabilidad a largo plazo. Son una opción confiable para conexiones estructurales, barras de refuerzo y maquinaria pesada.
Proceso de Instalación
La instalación adecuada de los pernos de anclaje es crucial para su rendimiento:
- Preparación: Asegúrese de tener todas las herramientas y materiales necesarios. Verifique que el área de trabajo esté libre de obstrucciones y tome las precauciones de seguridad necesarias, como el uso de gafas y guantes protectores.
- Marcado: Utilice un marcador o tiza para señalar las ubicaciones deseadas para los pernos de anclaje en la superficie.
- Perforación: Emplee un taladro percutor con el tamaño de broca adecuado para perforar los agujeros en el material base. Es fundamental seleccionar la broca correcta según el diámetro del perno de anclaje y el tipo de material. Siga las pautas del fabricante para garantizar orificios limpios y precisos.
- Inserción: Coloque el perno de anclaje en el orificio, asegurándose de que esté alineado correctamente.
- Apretado: Utilice una llave o un juego de llaves de vaso para apretar la tuerca, girándola en el sentido de las agujas del reloj hasta que el anclaje esté firmemente asegurado y la tuerca quede al ras con la superficie.
- Prueba de Estabilidad: Después de insertar y apretar el perno, es fundamental probar su estabilidad aplicando una fuerza de tracción o golpeteo para verificar si hay algún movimiento o aflojamiento.
- Limpieza: Una vez instalados todos los pernos, limpie la superficie y elimine los restos o el polvo para un acabado limpio y profesional.
Como instalar pernos de expansion o anclaje en el cemento, Roca o cualquier superficie similar.
Normativa y Especificaciones Técnicas

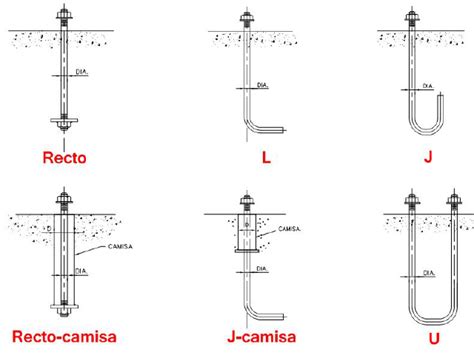

En el ámbito de los pernos de anclaje, existen normativas que establecen estándares de calidad y rendimiento. La norma ASTM F1554, por ejemplo, cubre los pernos de anclaje diseñados para anclar soportes estructurales a cimientos de concreto. Esta norma incluye pernos de anclaje rectos, doblados, con cabeza y sin cabeza, fabricados de diversos tipos de acero.
Grados de la Norma ASTM F1554
La especificación ASTM F1554 se introdujo en 1994 y consta de tres grados que corresponden a la resistencia a la fluencia mínima del acero:
- F1554 Grado 36: Resistencia a la fluencia de 36 ksi.
- F1554 Grado 55: Resistencia a la fluencia de 55 ksi.
- F1554 Grado 105: Resistencia a la fluencia mínima de 105 ksi.
Cada grado tiene especificaciones detalladas de tamaño, resistencia a la tracción, rendimiento y elongación.
Tabla Comparativa de Resistencia a la Tracción de Anclajes de Cuña
La comparación de la resistencia a la tracción de los pernos de expansión es esencial para seleccionar el tipo adecuado y garantizar la seguridad y fiabilidad de la conexión.
| Tipo de Anclaje | Tamaño | Profundidad | Tensión (KN) | Fuerza de Corte (KN) |
|---|---|---|---|---|
| Anclaje de cuña Grado 5.8 | M6 - M20 | Estándar | 4.0 - 39.7 | 3.8 - 37.8 |
| M6 - M20 | Poca profundidad | 5.4 - 41.2 | 6.84 - 68.04 | |
| Anclaje de cuña Grado 8.8 | M6 - M20 | Estándar | 6.0 - 42.7 | 5.7 - 56.7 |
| M6 - M20 | Poca profundidad | 4.6 - 32.5 | 5.7 - 56.7 | |
| Anclaje de cuña (sin especificar grado) | M6 - M20 | Estándar | 7.2 - 44.5 | 6.85 - 68.04 |
| M6 - M20 | Poca profundidad | 5.4 - 41.2 | 6.84 - 68.04 |
Factores que Afectan la Fuerza de Tracción
Varios factores influyen en la resistencia a la tracción de los pernos de cuña y, por extensión, de otros tipos de anclajes:
- Dirección de Instalación y Tamaño del Agujero: Asegurar una fricción adecuada entre el perno y la pared del orificio es esencial.
- Herramientas y Métodos de Apriete: Utilizar herramientas y métodos adecuados para apretar los pernos, evitando una fuerza de apriete excesiva o insuficiente.
- Inspección Periódica: Verificar regularmente el estado de apriete y el rendimiento de tracción de los pernos, reemplazando los dañados o envejecidos.
Consideraciones Adicionales

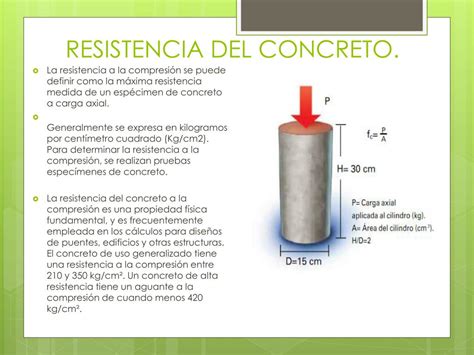

La elección del perno de expansión correcto depende de las necesidades específicas de la estructura y las condiciones del sitio. Factores como la resistencia del concreto (duro o blando, nuevo o viejo, liso o agrietado), las cargas de tracción y cizallamiento esperadas, y la exposición a condiciones ambientales (humedad, productos químicos) deben ser cuidadosamente considerados.
Resistencia a la Corrosión
Para áreas exteriores o expuestas a la humedad, el acero inoxidable es una opción superior al acero normal con zinc. Qewit Fasteners ofrece opciones como galvanización mecánica y recubrimiento Dacromet para mejorar la resistencia a la corrosión.
Factores de Diseño de Cimentaciones
La instalación de pernos de anclaje se optimiza en la etapa de planificación previa para determinar el diseño de la cimentación. Una base bien diseñada es crucial para la durabilidad de edificaciones, previniendo problemas como fugas, inundaciones o daños estructurales.
