Espárragos de Culata: Definición y Funcionalidad Esencial en Motores

Los espárragos de culata son componentes fundamentales en el ensamblaje de un motor de combustión interna, encargados de asegurar la unión entre la culata y el bloque del cilindro. Un sellado óptimo en esta unión es de vital importancia, especialmente en motores de desplazamiento pequeños que emplean pistones de alta compresión o complementos de potencia como turbocompresores, óxido nitroso y supercompresores. En estas aplicaciones de alto rendimiento, la integridad de esta unión es crítica para evitar fallos catastróficos.

¿Qué son los Espárragos de Culata?

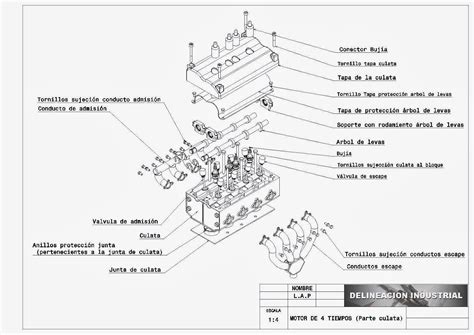

Los espárragos de culata son varillas roscadas que se atornillan en el bloque motor y sobresalen de él. La culata se coloca sobre estos espárragos, y luego se fijan con tuercas en su parte superior. A diferencia de los tornillos de culata tradicionales, los espárragos permiten una sujeción más uniforme y precisa, ya que la tensión se aplica a través de la tuerca, minimizando la torsión y el posible desgaste de las roscas del bloque motor.

Importancia del Sellado Óptimo

El sellado hermético entre la culata y el bloque del cilindro es esencial para contener las altas presiones y temperaturas generadas durante la combustión, así como para evitar la mezcla de fluidos vitales como el aceite y el refrigerante. Un sellado deficiente puede conducir a una pérdida de compresión, sobrecalentamiento del motor y daños internos severos.

Método de Contratuerca para la Instalación y Extracción

La técnica de la contratuerca es un procedimiento práctico y sencillo que se puede utilizar tanto para apretar un espárrago en el bloque motor como para aflojarlo y extraerlo. Esta es especialmente útil cuando los espárragos van apretados en el bloque motor y se busca asegurar que no salgan al apretar la culata.

¿Qué es una Contratuerca?

La contratuerca consiste en introducir una tuerca en el tornillo o espárrago, luego insertar otra tuerca y apretarla contra la primera. Con esto se consigue que las dos tuercas estén apretadas entre sí, no se muevan y queden firmemente sujetas al espárrago-tornillo. Una vez que las tuercas están contrarroscadas, al moverlas, se moverá el tornillo o espárrago, permitiendo aflojarlo o apretarlo con facilidad.

Aplicación en Espárragos de Culata

Para aplicar la contratuerca en los espárragos de culata, se deben roscar dos tuercas en el extremo del espárrago, una detrás de la otra, asegurándose de que queden juntas. A continuación, se aprieta una sobre la otra: la tuerca de abajo se gira como si fuera a sacarse del espárrago, mientras que la tuerca superior se gira en sentido contrario. Esta acción las bloquea firmemente, permitiendo el control del espárrago.

Tecnología y Fabricación de Espárragos de Culata de Alto Rendimiento

La calidad de los espárragos de culata es un factor determinante en la durabilidad y rendimiento del motor, especialmente en condiciones extremas. Fabricantes de renombre invierten en procesos avanzados para producir componentes superiores.

Materiales y Proceso de Fabricación

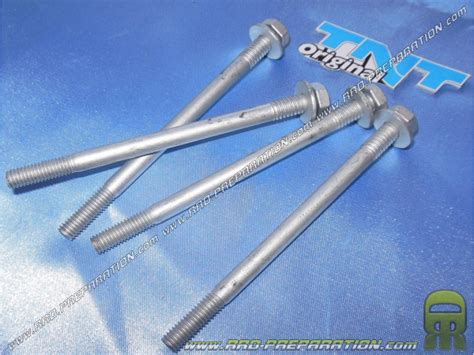

Los espárragos de alta calidad, como los populares entre los pilotos de deportivos compactos y coches de importación (por ejemplo, los de la marca ARP), suelen utilizar aleaciones prémium, como el grado 8740, que superan la calidad «aeronáutica». Cada espárrago se somete a un riguroso tratamiento térmico con precisión a altas presiones, por ejemplo, 200,000 psi, para optimizar sus propiedades mecánicas.

Después del tratamiento térmico, cada espárrago se esmerila sin centro para lograr la mayor concentricidad posible. Este procedimiento implica múltiples cortes leves que dan como resultado una pieza excepcionalmente recta. Es crucial destacar que los espárragos de menor calidad a menudo no pasan por este esmerilado sin centro, sino que el material se rosca en forma de barra antes del tratamiento térmico, cuando el material es más fácil de mecanizar, resultando en una menor precisión.

Además, los espárragos de alto rendimiento se roscan tras el tratamiento térmico. Esta técnica les confiere una resistencia a la fatiga significativamente mayor (hasta veinte veces) que los espárragos roscados antes del tratamiento térmico.

Ventajas de los Espárragos de Alta Calidad

Gracias a las tolerancias exactas con las que se fabrican los espárragos de calidad superior, las juntas y las culatas se deslizan en su posición y quedan perfectamente alineadas, lo que es difícil de lograr con espárragos de menor calidad. Algunos fabricantes también ofrecen espárragos especialmente reducidos para diversos motores, un procedimiento que permite una fuerza de sujeción más consistente. De este modo, se compensa la compresión de la junta de la culata cuando se instala, se evita que se fundan las juntas de la culata y se garantiza un sellado óptimo.

Juntas de Culata y su Complemento con los Espárragos

Los espárragos de culata trabajan en conjunto con las juntas de culata para lograr la hermeticidad necesaria. La elección y el diseño de la junta son tan importantes como la calidad de los espárragos.

Tipos de Juntas

Las juntas utilizadas para hermetizar la unión de la culata con el bloque de cilindros varían según el diseño del motor y los materiales empleados:

• En motores con bloques de fundición, se utilizan juntas compuestas de un juego de hojas finas de acero blando.
• Las juntas de cobre y amianto, con un espesor de 1,5 - 2,5 mm, se fabrican con amianto recubierto por sus dos caras de hojas de cobre o de latón de 0,1 - 0,3 mm de espesor. Estas juntas suelen tener alrededor de la cámara de combustión un reborde laminado que, al apretar la culata con una fuerza moderada, asegura una buena hermeticidad del espacio interior de los cilindros.
• En ciertos motores, se utilizan anillos de empaquetadura individuales de cobre o aluminio para cada cilindro, que penetran en el extremo de la camisa.

El espesor de las juntas es un factor crítico y depende de la rigidez de la culata y del bloque de cilindros, la deformación del material de la propia junta y la calidad del mecanizado de las superficies de ajuste. La distancia desde los bordes del reborde hermetizante hasta los de la cámara de combustión oscila entre 1,0 - 1,5 mm, y desde los bordes de otros agujeros hasta los de los orificios correspondientes de la junta, entre 1 - 3 mm.

Elementos Adicionales para la Hermeticidad

Para mejorar aún más la hermeticidad de esta unión en algunos motores, se pueden practicar rebajos especiales en las superficies de ajuste de las camisas y de la culata. Estos rebajos, en forma de canales, se llenan con el metal de la junta al montar la culata de los cilindros, creando un sellado más robusto. Además, para asegurar la hermeticidad del espacio interno de los cilindros, el extremo de la camisa húmeda puede sobresalir ligeramente (0,05 - 0,30 mm) del plano superior del bloque.

Disponibilidad de Kits de Espárragos de Culata

Existe una amplia variedad de kits de espárragos de culata disponibles para una multitud de modelos y marcas de motores, diseñados para cumplir con las especificaciones exactas de cada aplicación. Estos kits son esenciales para el mantenimiento y mejora de motores, asegurando la compatibilidad y el rendimiento deseado. A continuación, se presentan algunos ejemplos de la diversidad de kits existentes en el mercado:
