La correcta administración en cualquier sector es necesaria para garantizar un sistema de calidad y viable. Para ello, se emplean distintas herramientas de gestión empresarial, como el conocido diagrama de causa y efecto, para identificar posibles problemas que se presentan en la actividad.
El Diagrama de Ishikawa, comúnmente conocido como diagrama de causa y efecto o de espina de pescado, es una herramienta gráfica clave en la identificación de las causas raíz de problemas en múltiples sectores, incluidos la industria, la salud y la gestión empresarial. Este método facilita la visualización de relaciones complejas entre causas y efectos, lo que lo convierte en un recurso inestimable para desentrañar y resolver conflictos multifactoriales.
En el sector de la salud, por ejemplo, es aplicado para mejorar la calidad del servicio y la eficiencia de los procesos clínicos, enfocándose en problemas específicos como la sobrecarga en urgencias o la seguridad de los pacientes. Profundizaremos en cómo el Diagrama de Ishikawa se emplea para optimizar los procesos asistenciales y administrativos en hospitales, donde su aplicación estratégica permite abordar y mitigar los retos inherentes al ámbito sanitario. Al desglosar las causas de los problemas en categorías específicas, esta herramienta analítica es fundamental para implementar soluciones efectivas y mejorar significativamente la calidad de la atención al paciente.
¿Qué es el Diagrama de Ishikawa?
El Diagrama de Ishikawa, también conocido como el Diagrama de Espina de Pescado o Diagrama de Causa y Efecto, es una herramienta ampliamente utilizada en la gestión de calidad y mejora de procesos para identificar, organizar y analizar posibles causas de un problema específico o resultado indeseable. Es una herramienta gráfica que ayuda a los profesionales a identificar y analizar las posibles causas de un problema específico.
Su apariencia visual se asemeja a la forma de una espina de pescado, con la cabeza del pez apuntando hacia la derecha y las espinas que representan las causas que contribuyen al problema en cuestión. Su objetivo principal es ayudar a los equipos a explorar causas raíz, yendo más allá de los síntomas, para que las fallas que afectan el rendimiento de un proceso, producto o servicio puedan ser abordadas de manera efectiva.
Orígenes y Antecedentes del Diagrama de Ishikawa
El creador del Diagrama de Ishikawa fue el profesor japonés Kaoru Ishikawa, químico, empresario y gurú de calidad, en la década de 1960. Este diagrama proporciona una estructura visual para guiar el pensamiento analítico y las discusiones colaborativas en torno a un problema. Su objetivo era proporcionar una herramienta efectiva para identificar las causas fundamentales de los problemas en diversas industrias, incluida la industria sanitaria.
En este sentido, el enfoque en las causas raíz se ha convertido en una parte integral de la dirección y administración en salud, y el diagrama de pescado se ha consolidado como una herramienta esencial en la mejora de la calidad y la resolución de problemas en el ámbito hospitalario.
Características del Diagrama de Ishikawa o Diagrama de Pescado
El Diagrama de Ishikawa se divide en dos partes fundamentales: el “cuerpo” y la “cabeza” del pescado. El “cuerpo” del diagrama incluye categorías de causas que pueden estar contribuyendo al problema, mientras que la “cabeza” del pescado describe de manera concisa el problema en cuestión.
Desde la "cabeza", se extienden líneas o “espinas” hacia las categorías que forman el “cuerpo”, donde se enumeran las fuentes específicas del conflicto. Esta representación gráfica posee diferentes categorías que son conocidas como las “6 Ms” y comúnmente utilizadas para organizar los posibles orígenes que contribuyen a un problema.

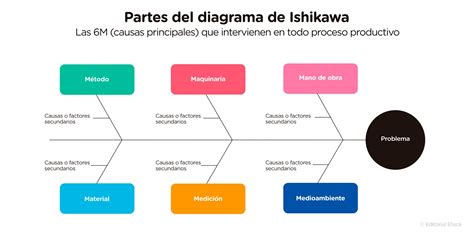

Las 6 Ms: Categorías Comunes de Causas
Una de las fortalezas del Diagrama de Ishikawa radica en la organización lógica de causas potenciales. En lugar de generar ideas de causas al azar, el diagrama ayuda a los equipos a agrupar ideas en categorías, lo que facilita la identificación de patrones, áreas críticas y oportunidades de mejora. Las categorías proporcionan una estructura lógica para identificar y organizar los posibles fundamentos de un conflicto. Al considerar cada una de estas jerarquías individualmente, se puede abordar la identificación de las causas raíz del problema de una manera más exhaustiva y efectiva.
- Método: Se refiere a los procesos y métodos utilizados en una situación o problema particular. Incluye la forma en que se realizan las tareas, los procedimientos operativos y cualquier proceso relacionado.
- Materiales: Las causas relacionadas con los materiales involucran la calidad, la disponibilidad y la idoneidad de los materiales utilizados en un proceso o situación. Esto puede incluir materias primas, productos químicos, suministros y otros.
- Mano de obra (Personal): En esta categoría, se considera cómo el factor humano contribuye a la generación de la situación. Esto abarca la capacitación, la experiencia, la motivación, la asignación de tareas y el desempeño del personal involucrado.
- Máquinas (Machine): Las causas relacionadas con las máquinas se centran en los equipos y herramientas utilizadas en un proceso. Esto incluye el estado de las instalaciones y dispositivos, su mantenimiento, su eficacia, eficiencia y capacidad.
- Medio Ambiente (Environment): Esta categoría abarca el entorno en el que se lleva a cabo un proceso. Puede incluir factores químicos, físicos, climáticos y cualquier otro elemento del entorno que pudiera influir en la situación.
- Medición (Measurement): Las causas relacionadas con la medición se refieren a cómo se recopilan y utilizan los datos. Esto incluye la precisión de las mediciones, la frecuencia de seguimiento y la calidad de la información recopilada.
Modelo Adaptado para Servicios y Entornos de Oficina
En entornos administrativos, empresas digitales o áreas de servicio, el modelo clásico puede adaptarse para reflejar mejor los factores relevantes. Las categorías comunes incluyen:
- Personas: Habilidades, compromiso, comunicación.
- Procesos: Flujo de trabajo, burocracia, falta de estandarización.
- Tecnología/Sistemas: Problemas de integración, problemas de rendimiento.
- Clientes: Expectativas, comunicación, satisfacción.
- Políticas y Normas: Procedimientos internos, requisitos legales.
- Cultura Organizacional: Estilo de liderazgo, resistencia al cambio.
Es importante recordar que las categorías están destinadas a servir como guías, no reglas estrictas, y se anima a ajustarlas según la realidad de su organización o la naturaleza del problema.
Ventajas del Diagrama de Ishikawa en el Ámbito Hospitalario
Las ventajas del diagrama de Ishikawa son notables, ya que, además de permitir identificar las causas raíz de un problema concreto, fomentan y favorecen la colaboración interdisciplinaria, a la vez que se integra perfectamente en un enfoque de mejora continua. Algunos de los numerosos beneficios que puede ofrecer a un hospital y a la dirección de los servicios de salud incluyen:
- Enfoque en Causas Raíz: Permite identificar y abordar las causas fundamentales de los problemas en la atención médica, lo que lleva a soluciones más efectivas y sostenibles.
- Colaboración Interdisciplinaria: Involucra a profesionales de diferentes áreas de la salud y la administración, fomentando la colaboración y el intercambio de conocimientos en un entorno hospitalario.
- Claridad Visual: Su representación gráfica permite analizar en profundidad de qué trata realmente un problema, facilitando la visualización de causas y efectos.
- Simplicidad y Accesibilidad: No requiere herramientas complejas para su elaboración, pudiéndose realizar con papel y lápiz o software especializado.
- Enfoque en la Mejora Continua: Se integra naturalmente en un enfoque de mejora continua, lo que permite a los hospitales abordar problemas de manera proactiva y evolucionar en el tiempo.
- Estimula la Generación de Ideas: Promueve el brainstorming y el pensamiento crítico entre equipos, lo que puede llevar a soluciones innovadoras.
Usos del Diagrama de Ishikawa en un Hospital
El Diagrama de Ishikawa es una herramienta versátil que se utiliza en múltiples campos, incluyendo la dirección y administración en salud. Con su enfoque en la identificación de causas fundamentales, se ha convertido en una herramienta esencial para abordar problemas complejos y mejorar la calidad de la atención hospitalaria. Estas son algunas de las diversas aplicaciones en un hospital:
- Mejora de la Calidad Asistencial: En la atención médica, la calidad es fundamental. Este diagrama se utiliza para identificar y abordar problemas relacionados con la calidad de la atención, como tasas de reingreso, infecciones nosocomiales o tiempos de espera excesivos.
- Optimización de Procesos Clínicos: Es útil para analizar y mejorar los procesos clínicos, como la admisión de pacientes, el flujo de trabajo en el quirófano o el manejo de expedientes médicos.
- Gestión de los Recursos: Ayuda a identificar problemas relacionados con la gestión de recursos, como la asignación de personal, el suministro de medicamentos o la disponibilidad de equipos médicos.
- Investigación de Accidentes: Es muy útil para la investigación de accidentes laborales y de seguridad del paciente, ayudando a identificar los factores que contribuyeron al incidente.

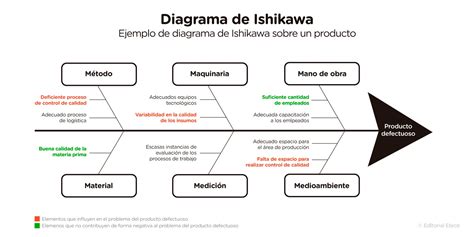

Cómo Elaborar un Diagrama de Ishikawa
Para crear un Diagrama de Ishikawa efectivo, especialmente en un entorno hospitalario, se deben seguir los siguientes pasos:
- Define el problema: Define el enunciado de tu problema y añádelo a la "cabeza" del diagrama de Ishikawa. Asegúrate de que explica el qué y el cómo de tu problema para así poder llegar a descubrir las mejores soluciones y colaborar con máxima eficiencia. El problema debe ser lo más claro y específico posible.
- Reúne un equipo multidisciplinario: Involucra a profesionales de diferentes áreas para una identificación exhaustiva de las posibles causas.
- Dibuja el esquema básico del diagrama: Primero, haz una flecha horizontal que apunte hacia la derecha y haz un cuadrado en la extremidad de la flecha, donde se escribirá el problema central. Después, haz trazos diagonales en el cuerpo de la flecha; estos representarán las categorías de las causas.
- Descubre las posibles causas: Junto con tu equipo, realiza una lluvia de ideas sobre todas las posibles causas del problema, respondiendo a la pregunta "¿Por qué sucede esto?". Puedes aplicar las 6M de la producción para organizar este análisis. Conforme se presentan las ideas, colócalas en las categorías que correspondan, conectadas con flechas. Debemos volver a preguntarnos "¿Por qué sucede esto?" sobre las causas definidas previamente.
- Analiza y prioriza los factores: Analiza y prioriza cada causa, estableciendo su importancia y la probabilidad de contribución al problema. Puedes numerar las causas de acuerdo con su gravedad o importancia.
- Investiga a fondo cada causa priorizada: Para aquellas causas identificadas como más críticas, realiza una investigación detallada para comprender su origen y alcance.
- Planea los siguientes pasos y busca soluciones efectivas: Vota los problemas más urgentes y conviértelos en puntos de acción para tener un camino claro. Una vez identificadas y analizadas las causas raíz, se deben tomar medidas para resolver el problema, implementando un plan de acción con soluciones efectivas.
Ejemplo Práctico: Reducción de Sobrecarga en Urgencias Hospitalarias
Un ejemplo de aplicación exitosa del Diagrama de Ishikawa en salud podría ser la reducción de las tasas de infecciones nosocomiales en un hospital, donde causas potenciales como higiene inadecuada o deficiencias en la limpieza llevarían a soluciones específicas. Sin embargo, pongamos un ejemplo práctico más detallado:
Un patrón útil del Diagrama de Ishikawa podría ser el abordaje de un problema común en la gestión hospitalaria en México: la sobrecarga en los servicios de urgencias. Nuestro objetivo sería la reducción de la sobrecarga de pacientes en los Servicios de Urgencias en un hospital de Ciudad de México.
Lo primero que deberíamos hacer es describir el problema. La sobrecarga en los servicios de urgencias es un desafío común en muchos hospitales de Ciudad de México, lo que lleva a tiempos de espera prolongados, a un aumento de la insatisfacción de los pacientes y posiblemente a una disminución en la calidad asistencial. La dirección y administración de un hospital de Ciudad de México se enfrenta a la ardua tarea de abordar estratégicamente esta problemática. Así, para tratar de solucionarlo, se debe llevar a cabo una serie de gestiones, tales como la definición del conflicto -“sobrecarga en los servicios de urgencias en el Hospital Nuestra Salud”-, lo que se traduce en tiempos de espera prolongados y una disminución de la satisfacción del paciente.
En segundo lugar, procederíamos a identificar las causas potenciales. Continuando con el ejemplo práctico, estas podrían ser:
- Mano de Obra: la falta de personal médico en el turno de urgencias, la insuficiente capacitación del personal clínico en el manejo de casos de urgencia.
- Método: la ineficacia en los procesos del protocolo de admisión de pacientes en el servicio.
- Medio Ambiente: el aumento de la demanda debido a factores estacionales o campañas de salud.
- Materiales/Infraestructura: la distribución inadecuada de los pacientes en áreas de hospitalización.

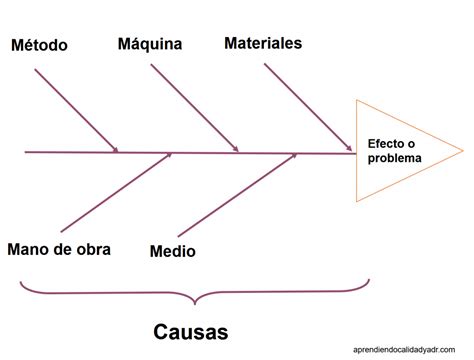

A continuación, se procede a crear el Diagrama de Ishikawa. Se dibuja el diagrama con la “cabeza” que representa el problema y las “espinas” que representan las causas potenciales.
Procedemos a analizar y priorizar las causas identificadas. El equipo analiza y prioriza cada causa, estableciendo la falta de personal médico como uno de los problemas fundamentales de la sobrecarga en los servicios de urgencias. La dirección hospitalaria lleva a cabo una investigación detallada sobre la falta de personal médico, evaluando la disponibilidad de recursos y la posibilidad de redistribución de su personal.
Como resultado de la investigación, se implementa un plan que incluye la contratación de personal adicional en el turno de urgencias, la revisión y mejora de los procesos de admisión de pacientes, y la capacitación del personal clínico en la gestión eficiente de los casos de urgencia. Este ejemplo muestra claramente cómo el Diagrama de Ishikawa puede aplicarse de manera efectiva en un entorno hospitalario en México para abordar un problema crítico en la dirección y administración en salud.
Herramientas para la Creación del Diagrama de Ishikawa
Existen diversas herramientas, incluyendo plataformas online, que facilitan la creación de Diagramas de Ishikawa y promueven la colaboración en equipo. Por ejemplo, un creador de diagramas de Ishikawa online permite profundizar en un problema, ayudando a descubrir rápidamente las causas raíz del problema que se está tratando de resolver. Estas herramientas ofrecen múltiples beneficios:
- Reduce la complejidad: Permite organizar una sesión de lluvia de ideas con tu equipo y visualizar todas las posibilidades en una pizarra, desglosando el problema, identificando sus principales desencadenantes y creando un plan de acción conjunto.
- Incluye todas las voces: Asegura que todo el mundo sea escuchado, permitiendo obtener diversas perspectivas. Invita a todo el equipo a trabajar colaborativamente y a realizar una lluvia de ideas en tiempo real o asíncrona.
- Alinea a todo el equipo: Ayuda a que todos remen en la misma dirección organizando visualmente todas las hipótesis, permitiendo al equipo votar sobre las cuestiones más urgentes y reducir las opciones.
- Explora integraciones potentes: Facilita un flujo de trabajo fluido con aplicaciones tecnológicas. Después de crear tu diagrama de Ishikawa, convierte los resultados en acción, transformando notas adhesivas en tickets de Jira directamente en el tablero.
- Comparte tu diagrama: Permite compartir el enlace del tablero con los interesados o descargar el diagrama como imagen o PDF, ahorrando tiempo y esfuerzo.
- Prueba pizarras ilimitadas: Utiliza el creador de diagramas de Ishikawa junto con otras herramientas para encontrar soluciones, explorando el lienzo infinito y añadiendo otras plantillas y características para identificar mejor y más rápido las causas raíz del problema.
Preguntas Frecuentes sobre el Diagrama de Ishikawa
¿Cómo puedo crear un diagrama de Ishikawa?
En primer lugar, elige un creador de diagramas de Ishikawa que se adapte a tus necesidades. Define el problema que quieres abordar y añádelo a la cabeza de tu diagrama. Después, haz una lluvia de ideas sobre las posibles causas raíz y añádelas a la pizarra con notas adhesivas. Observa las conexiones y vota de forma anónima los problemas más urgentes. Toma notas y decide los siguientes pasos en equipo.
¿Cómo utilizar un diagrama de Ishikawa para resolver problemas?
La gente utiliza los diagramas de Ishikawa para resolver problemas porque te ayudan a analizar en profundidad de qué trata realmente tu problema. Identificar las cuestiones subyacentes de un problema es el primer paso para resolverlo con precisión. En el día a día de tu operación, si surgen problemas que demandan solución con urgencia o te sientes perdido ante una situación que “se salió” de la curva, el diagrama de Ishikawa es una herramienta visual que ayuda al equipo a llegar a las causas reales de cuellos de botella que acometen los procesos operativos y organizacionales de la empresa.
¿Cómo ayuda a tu negocio el diagrama de Ishikawa?
La gran ayuda que el diagrama de Ishikawa le brinda a tu negocio consiste en facilitar la visualización de causas problema. Su formato de espina de pescado permite observar con más claridad las etapas y procesos e identificar los principios propulsores de los problemas para, a continuación, resolverlos. Además, el diagrama estimula la generación de brainstormings e ideas, ya que el equipo, al centrarse en los problemas, empieza a vislumbrar posibles soluciones innovadoras. Otro beneficio aportado por esta metodología es la mejora continua de los procesos.
¿El Diagrama de Ishikawa es adaptable a equipos remotos?
Sí, el Diagrama de Ishikawa es una herramienta adaptable que puede utilizarse en equipos remotos mediante herramientas digitales como pizarras virtuales, software de gestión de proyectos o aplicaciones específicas para diagramas.
¿Se pueden personalizar las categorías del Diagrama de Ishikawa?
Sí, aunque el diseño clásico de las 6M sigue siendo el más utilizado, algunas organizaciones personalizan el diagrama para incluir categorías específicas según sus necesidades. Por ejemplo, el diagrama de Ishikawa de las 4S (surroundings, suppliers, skills y systems) hace referencia a categorías predeterminadas como los proveedores, los sistemas, el ambiente y las habilidades. Cada problema, proceso y empresa son diferentes, por eso el diagrama de Ishikawa debe modificarse para cada negocio.
El Diagrama de Ishikawa es una herramienta fundamental para proyectos de mejora continua tanto en entornos industriales como de servicios. Promueve el pensamiento crítico, organiza discusiones en equipo y ayuda a descubrir las verdaderas causas raíz, convirtiéndose en un paso clave antes de implementar acciones correctivas. Se destaca por ser una herramienta visual que permite representar gráficamente las causas y efectos de un problema, facilitando así su análisis.
Una de sus principales características es la capacidad de categorizar factores en bloques grandes, como las "6 M", que permiten una mejor organización y precisión en el análisis. Además, su enfoque en desglosar problemas hasta las causas raíz contribuye a soluciones más efectivas y duraderas. Su capacidad para fomentar el trabajo en equipo y la colaboración dentro de una organización, involucrando a personas de diferentes áreas y niveles jerárquicos, aprovecha una variedad de perspectivas y conocimientos.
En resumen, el Diagrama de Ishikawa proporciona una base sólida para la toma de decisiones informadas en una organización. Al asignar recursos de manera más eficiente, implementar soluciones con mayor precisión y monitorear el progreso a lo largo del tiempo, las empresas pueden tomar decisiones más fundamentadas y lograr resultados empresariales mejorados.
