La temperatura de un horno de fusión no es un valor fijo, sino una capacidad requerida que debe ser controlada con precisión para garantizar la eficiencia, la seguridad y la obtención de resultados óptimos. No existe, por lo tanto, una única temperatura para un horno de fusión, ya que el término "horno de fusión" abarca una amplia categoría de equipos industriales, y los diferentes materiales tienen puntos de fusión muy distintos. El rango de temperatura del horno dicta su idoneidad para una tarea específica.
La Naturaleza Variable de la Temperatura en Hornos Industriales
Es un punto de error común confundir la temperatura interna de fusión con otras temperaturas operativas. La verdadera "temperatura de fusión" del horno se refiere a aquella necesaria para el cambio de estado del material. En contraste, la temperatura del agua de refrigeración, a menudo denominada temperatura de drenaje del horno, suele ser muy baja, oscilando entre 37 °C y 65 °C (100 °F y 150 °F), y no debe confundirse con la temperatura de trabajo del material.
Tipos de Hornos y sus Métodos de Calentamiento
Los hornos de fusión emplean diversas tecnologías para alcanzar las elevadas temperaturas necesarias:
- Los hornos de inducción utilizan corrientes electromagnéticas para calentar y fundir directamente metales conductores.
- Los hornos de mufla operan de manera diferente, utilizando una fuente de calor externa (como un quemador) para calentar una cámara interior aislada, o "mufla".
Por definición, un horno es una estufa que puede alcanzar temperaturas superiores a 1000°C.
La Importancia Crítica del Control Térmico en la Metalurgia
Durante la fabricación, los metales y las aleaciones metálicas pasan por diversos procesos como la fundición, la soldadura y el laminado que pueden dañar la estructura del metal y afectar a sus propiedades mecánicas. Este problema puede resolverse mediante diversos tipos de tratamientos térmicos (también llamados procesamiento térmico) en los que los metales se calientan y enfrían en distintos tipos de hornos según parámetros exactos de tiempo y temperatura, dependiendo del tipo de metal y del producto final requerido.
Cada tipo de tratamiento térmico y horno se adapta a un tipo específico de metal o se elige para conseguir una propiedad concreta en el producto final. El objetivo puede ser, por ejemplo, mejorar la dureza, la ductilidad y/o la resistencia a la corrosión del metal. La elección del horno y del proceso de tratamiento térmico depende de factores como el tipo de material, el acabado superficial deseado y la necesidad de evitar la oxidación, entre otros.
Conceptos Clave: Fusión vs. Derretimiento
Es importante señalar que la fusión es el proceso mediante el cual un material pasa de un estado sólido a un estado líquido, mientras que el derretimiento es el proceso de calentar un material hasta que alcance su temperatura de fusión y se funda. Por lo tanto, la temperatura para derretir el hierro es la misma que la temperatura de fusión.
Puntos de Fusión de Metales Comunes
- La temperatura de fusión del hierro es de aproximadamente 1.538 grados Celsius. Esto significa que el hierro se derretirá y se convertirá en un líquido a esa temperatura. Sin embargo, la temperatura exacta en la que el hierro se funde puede variar ligeramente dependiendo de la pureza del hierro y de otros factores.
- El acero tiene una temperatura de fusión que depende de su tipo, y puede variar desde los 1300 a los 1600 grados Celsius. En general, se puede decir que el hierro y el acero se funden en aproximadamente la misma cantidad de tiempo.
Métodos y Tecnologías para la Medición de Temperatura
La medición precisa de la temperatura es fundamental en los hornos de fundición y tratamiento térmico. Para ello, se utilizan principalmente dos tipos de instrumentos: termopares y pirómetros infrarrojos.
¿Cómo funciona un termopar? | Termopares según IEC 60584-1 y ASTM E230
Termopares de Alta Temperatura
Un termopar de alta temperatura de buena calidad proporcionará datos exactos de temperatura para garantizar el control preciso necesario. Estos sensores miden la temperatura directamente por contacto con el medio o la pieza.
Tipos y Aplicaciones
Dependiendo de la temperatura del proceso térmico, se pueden elegir diferentes tipos de termopares:
- El tipo K puede utilizarse hasta 1000℃.
- Los tipos R y S son más caros pero ofrecen más precisión en las condiciones extremas de los hornos.
- Por encima de 1300°C, solo el tipo C es adecuado para su uso en un horno de vacío, soportando temperaturas muy elevadas y el vacío.
- Los tipos R, S, B, D y C tienen muchas características únicas que los convierten en una excelente elección para su uso en el calor extremo de los hornos, ofreciendo resistencia al calor elevado en atmósferas oxidantes, reductoras o carbonizantes, y lecturas de temperatura muy precisas dentro de una amplia gama de temperaturas.

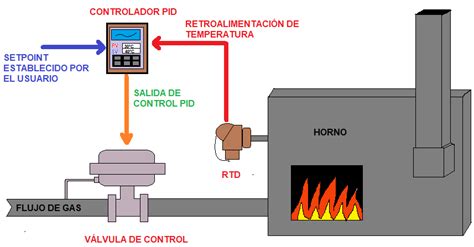

Los termopares de alta temperatura pueden utilizarse para suministrar datos a un controlador de temperatura que mantiene el calor deseado ajustando la potencia de entrada al horno.
Colocación y Uniformidad
Un control preciso de la temperatura requiere datos procedentes de termopares colocados en varios puntos del horno. La uniformidad de la temperatura en todo el horno garantiza una calidad superior del producto, ya que el control de la temperatura puede afectar al control de la atmósfera y, por tanto, a la metalurgia del producto final. Por ejemplo, en la cementación, si el producto no está a una temperatura uniforme y el centro está más frío, habrá menos difusión y una pieza potencialmente más blanda.
La colocación del termopar es, por tanto, un factor importante a tener en cuenta con varias posibilidades:
- Una posición cercana a los elementos/fuente de calentamiento proporciona lecturas precisas de la temperatura a lo largo de todo el proceso.
- Una segunda opción es la colocación cerca del material que se está procesando y, en el caso de los hornos continuos, sería cerca de los puntos de entrada/salida de los materiales. De este modo se puede controlar el perfil de temperatura de los productos durante el calentamiento y el enfriamiento.
- Además, los termopares suelen colocarse en determinados puntos críticos de la cámara del horno, como los lugares donde se producen reacciones químicas específicas o transformaciones estructurales.
Se calcula un punto de consigna de temperatura basado en el controlador, el termopar y los resultados metalúrgicos requeridos. Ciertos procesos de tratamiento térmico pueden tener tolerancias y objetivos muy ajustados con respecto a la temperatura máxima y la velocidad de calentamiento/enfriamiento. En estos casos, la precisión de las lecturas del termopar es crítica y determinará tanto la elección del termopar como el tipo de vaina.
Pirómetros Infrarrojos sin Contacto
Los pirómetros infrarrojos sin contacto están ganando popularidad como el método de referencia para obtener datos de temperatura precisos e instantáneos en procesos que perjudican otros métodos de detección de temperatura. Su principal ventaja es que permiten una monitorización continua sin interferir con la producción normal.
Funcionamiento de la Tecnología del Pirómetro
La función de un pirómetro es medir la radiación infrarroja emitida por materiales calientes. Al convertir esta energía en un valor de temperatura, proporciona datos de temperatura.
- Un pirómetro monocromático mide la radiación en una longitud de onda específica. Por lo tanto, es más eficaz cuando se utiliza contra objetivos con emisividad estable y trayectorias ópticas claras.
- Los pirómetros de relación o bicolores detectan la radiación emitida por un objeto en dos longitudes de onda. También corrigen cualquier cambio en la emisividad, cualquier obstrucción en la visión del objeto y cualquier cambio en la trayectoria óptica (debido al aire) entre el objeto y el pirómetro. Dado que la emisividad cambia constantemente en función de la temperatura y las condiciones de la superficie, este tipo de pirómetro es especialmente útil para monitorear procesos de metal fundido.
- Un pirómetro de fibra óptica funciona de forma diferente a un pirómetro bicolor o de relación. En los pirómetros de fibra óptica, el cabezal de medición se encuentra alejado de la electrónica de procesamiento mediante fibras ópticas. Esto protege los delicados componentes electrónicos del calor extremo y las interferencias electromagnéticas. El tiempo de respuesta de los pirómetros de fibra óptica varía; algunos tienen una respuesta rápida de alrededor de 2 milisegundos en aplicaciones de alta velocidad, mientras que otros tienen tiempos de respuesta más lentos, de varios cientos de milisegundos, cuando se utilizan para recopilar datos para la monitorización estable de procesos.
Desafíos en la Medición sin Contacto
Las condiciones durante la fabricación de acero plantean desafíos para los instrumentos de medición tradicionales debido a las temperaturas extremadamente altas (superiores a 2500 °C), la rápida rotación del material, la rápida oxidación de la superficie del acero, así como el alto nivel de polvo, humo y ruido eléctrico del proceso de producción. Los pirómetros están diseñados para operar en estos entornos hostiles.
Distribución y Análisis de la Temperatura en Hornos
La determinación de la temperatura en un horno también implica comprender su distribución. Por ejemplo, en un horno de crisol para fundición de aluminio, un análisis termodinámico puede revelar que el aluminio con el crisol necesitan una cantidad de calor considerable. Las pérdidas de calor por conducción y convección en los refractarios y en la compuerta metálica deben calcularse para determinar la energía total requerida. La distribución de las temperaturas a lo largo del material refractario puede ser analizada mediante software de simulación numérica, ingresando valores de la temperatura interna y externa del horno, así como la conductividad térmica de los materiales. Esto permite visualizar cómo la temperatura desciende desde el interior hacia el exterior del horno.
Clasificación de Hornos de Tratamiento Térmico y sus Requisitos de Medición
Diferentes tipos de hornos de tratamiento térmico requieren condiciones y mediciones específicas:
| Horno | Función Principal | Ventaja Clave | Temperatura Máxima | Tipo de Termopar Recomendado | Propiedades Específicas del Termopar |
|---|---|---|---|---|---|
| Horno de Atmósfera | Funcionan con composiciones de gas específicas (ej. nitrógeno e hidrógeno para recocido). | Reduce el riesgo de oxidación o descarburación. | 1700°C | Tipos R o S | Resistencia al calor elevado en atmósferas oxidantes, reductoras o carbonizantes. |
| Horno de Vacío | El vacío elimina todos los gases, minimizando la oxidación. Para piezas metálicas que deben soportar altas temperaturas y tensiones. | La ausencia de aire lo hace adecuado para materiales sensibles. | Hasta 3000°C | Tipos N, S, R, B y C (tipo C para >1300°C). | Soportan temperaturas muy elevadas y el vacío. |
| Horno de Recocido | Ablanda los metales y aumenta su ductilidad modificando su microestructura. Implica una temperatura superior a la de recristalización pero inferior al punto de fusión, seguida de un enfriamiento largo y controlado. | Alivia las tensiones internas haciendo que los metales sean más mecanizables. | 1300 ℃ | Tipo K (hasta 1000℃), R y S (para precisión en condiciones extremas). | Lecturas de temperatura muy precisas dentro de una amplia gama. |
Aplicaciones Industriales y Desafíos de Medición
La fabricación de acero, por ejemplo, sigue un proceso complejo donde el control de la temperatura es vital desde las materias primas hasta el producto final. Los desafíos incluyen:
- Control de carbonización del horno de coque: Temperaturas de 900-1100 °C. La uniformidad de la temperatura afecta la calidad del coque y el consumo de energía.
- Perfilado de temperatura del proceso de sinterización: Temperaturas máximas de 1300-1400 °C. La distribución de la temperatura determina la resistencia del producto. Los pirómetros de fibra óptica bicolores son útiles en entornos con altos niveles de polvo.
- Monitoreo de la cúpula de la estufa de aire caliente: Temperaturas de aire caliente de 1300-1400 °C en ambientes polvorientos. El monitoreo de área amplia previene el deterioro de los refractarios.
- Temperatura del orificio de colada del alto horno: Hierro fundido a 1450-1550 °C, con baja emisividad, en medio de polvo, humo y llamas. Los pirómetros bicolores con óptica de punto pequeño son esenciales.
- Temperatura básica de la cuchara del horno de oxígeno: Mediciones rápidas a 1600-1680 °C. La alta concentración de polvo y llamas dificulta la medición, requiriendo tecnología de fibra óptica bicolor y ópticas protegidas.
- Operaciones de laminación en caliente: Hornos de recalentamiento a 1100-1250 °C. Durante el laminado a alta velocidad, las capas de cascarilla dificultan la medición, lo que requiere detectores de picos y ópticas de punto pequeño.
- Proceso de tratamiento termomecánico (TMT): Barras TMT requieren gradientes precisos de superficie a núcleo (900 °C en la superficie y 1000-1050 °C en el núcleo) antes del temple. Se necesitan pirómetros con alta precisión y respuesta rápida.
- Temperatura del molino de alambre y varilla: El alambre y la varilla se mueven a altas velocidades, con rápida pérdida de calor. Los pirómetros de fibra óptica son ideales para proteger la electrónica del calor ambiental.
- Control de temperatura del horno de recocido: Procesos a 650-850 °C requieren una uniformidad de ±5 °C. Se necesitan mediciones precisas en atmósferas oxidantes con protección.
- Líneas de galvanización: La medición de baja temperatura en superficies metálicas no oxidadas requiere instrumentos especializados.
Selección del Equipo de Medición Adecuado
La selección de un horno con la capacidad de temperatura correcta, y los instrumentos de medición adecuados, es fundamental. Contar con un termopar de ultra alta temperatura o un pirómetro infrarrojo sin contacto que cumpla con los estándares de calidad más exigentes y los requisitos de calibración más precisos es una excelente inversión para aplicaciones de tratamiento térmico a temperaturas extremadamente altas.
