Cómo Construir un Horno de Inducción Casero

Introducción al Calentamiento por Inducción

El calentamiento por inducción es un método avanzado de transferencia de calor que utiliza campos electromagnéticos para calentar materiales conductores. A diferencia de las técnicas de calentamiento tradicionales, este proceso se basa en un campo magnético que varía rápidamente para inducir corrientes eléctricas, conocidas como corrientes de Foucault, dentro de un material conductor. El principio fundamental detrás de los calentadores de inducción es la Ley de inducción electromagnética de Faraday, la cual describe cómo un campo magnético cambiante crea una corriente en un conductor. Al emplear corrientes alternas de alta frecuencia, la bobina del calentador de inducción genera el campo magnético necesario para producir calor en objetos metálicos.

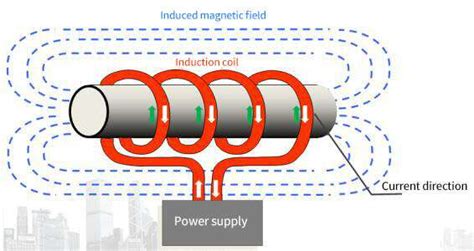

Diagrama conceptual del principio de calentamiento por inducción

Precauciones de Seguridad

La construcción de un calentador de inducción implica trabajar con corrientes de alta frecuencia y voltajes potencialmente peligrosos, lo que puede suponer riesgos significativos si no se toman las precauciones adecuadas. Es imperativo priorizar la seguridad en todas las etapas del montaje y operación.

Herramientas y Componentes Necesarios

Para construir un calentador de inducción casero, necesitará una variedad de herramientas y componentes electrónicos. La selección precisa dependerá del diseño específico y la potencia deseada, pero los elementos clave suelen incluir:

  • Fuente de alimentación de CC: Debe ser capaz de proporcionar el voltaje y la corriente necesarios para el circuito (por ejemplo, 12V o 24V).
  • Componentes electrónicos: MOSFETs o IGBTs (transistores de potencia), capacitores (de alta frecuencia y voltaje), diodos y resistencias.
  • Bobina de cobre: Generalmente se utiliza un tubo de cobre enrollado en forma de espiral, con un número de vueltas que varía entre 6 y 10, dependiendo del diseño.
  • Placa de circuito impreso (PCB) o base resistente al calor: Para montar los componentes de manera segura.
  • Cableado y conectores: Adecuados para las corrientes y voltajes involucrados.
  • Equipo de soldadura
  • Herramientas de medición: Multímetro, osciloscopio (opcional, para diagnósticos avanzados).
  • Equipo de protección personal: Gafas de seguridad, guantes aislantes.

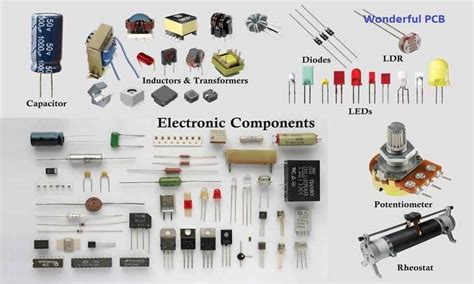

Conjunto típico de componentes electrónicos para un circuito de inducción

Diseño y Diagrama de Circuito

Un diseño esquemático confiable es fundamental para construir un calentador de inducción eficiente. El circuito básico de un calentador de inducción de CC a CA típicamente consta de los siguientes elementos:

Elementos Clave del Circuito de Calentamiento por Inducción

  • Entrada de Energía: La fuente de alimentación de CC es la que alimenta directamente todo el circuito.
  • Oscilador/Inversor: Esta sección, que a menudo utiliza MOSFETs o IGBTs, convierte la corriente continua (CC) en corriente alterna (CA) de alta frecuencia.
  • Capacitores de Resonancia: Se conectan en paralelo con la bobina de inducción para formar un circuito resonante LC, que maximiza la transferencia de energía a la bobina.
  • Bobina de Inducción: La bobina por la que circula la corriente alterna de alta frecuencia, generando el campo electromagnético.
  • Diodos: Pueden ser necesarios para la protección o para configuraciones específicas del circuito inversor.
  • Resistencias: Se utilizan para polarizar transistores u otros propósitos dentro del circuito.

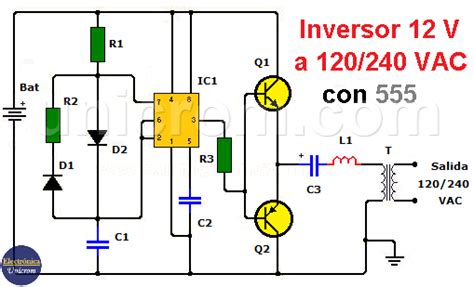

Diagrama esquemático de un circuito inversor de potencia para calentamiento por inducción

Proceso Paso a Paso para Construir su Calentador de Inducción

La construcción de su calentador de inducción puede dividirse en los siguientes pasos:

  1. Preparación de la Fuente de Alimentación: Asegúrese de que su fuente de alimentación de CC cumpla con los requisitos de voltaje y corriente de su circuito.
  2. Montaje de Componentes: Fije los MOSFETs o IGBTs, los capacitores, los diodos y las resistencias en una placa de circuito impreso o una base resistente al calor. Preste especial atención a la disipación de calor de los transistores de potencia, utilizando disipadores de calor si es necesario.
  3. Preparación de la Bobina de Cobre: Enrolle el tubo de cobre en la forma de espiral deseada. Asegúrese de que las vueltas estén bien separadas para evitar cortocircuitos y para optimizar el campo magnético.
  4. Conexión de la Bobina al Circuito: Conecte los cables de la bobina de inducción a los terminales de salida del circuito inversor. Es crucial que estas conexiones sean seguras y robustas para manejar las altas corrientes.
  5. Cableado General: Conecte todos los componentes electrónicos según el diagrama esquemático, prestando atención a la polaridad y la correcta disposición de los cables para minimizar la interferencia.
  6. Aislamiento y Montaje: Asegure todos los componentes en una caja o estructura adecuada, garantizando un buen aislamiento eléctrico y térmico.

Calentar Metales con Modulo de Inducción

Prueba y Ajuste para un Rendimiento Óptimo

Una vez completado el montaje, es esencial realizar pruebas rigurosas para asegurar el funcionamiento correcto y la seguridad:

  • Prueba Inicial (sin carga): Encienda el circuito sin colocar ningún material objetivo dentro de la bobina. Verifique que no haya humo, olores inusuales o chispas. Mida el voltaje y la corriente en varios puntos del circuito para asegurarse de que estén dentro de los rangos esperados.
  • Monitoreo de Temperatura: Durante la prueba, controle continuamente la temperatura de todos los componentes, especialmente los MOSFETs/IGBTs y los capacitores. Si algún componente se calienta excesivamente, apague el circuito inmediatamente y revise el diseño y el montaje.
  • Prueba con Carga: Una vez que la prueba inicial sea exitosa, introduzca un pequeño objeto metálico conductor (como un clavo de hierro) dentro de la bobina y encienda el circuito. Debería observar que el objeto se calienta rápidamente.
  • Ajuste de Frecuencia (si es posible): Algunos diseños permiten ajustar la frecuencia de operación. El objetivo es alcanzar la resonancia del circuito LC para maximizar la potencia transferida a la bobina. Esto a menudo se logra ajustando la capacitancia o la inductancia.

Problemas Comunes y Solución de Problemas

Durante la construcción y prueba de un calentador de inducción casero, pueden surgir varios problemas:

  • No se genera calor: Verifique todas las conexiones, especialmente la de la bobina de inducción y la polaridad de los capacitores. Asegúrese de que la fuente de alimentación esté entregando el voltaje correcto.
  • Componentes que se calientan demasiado: Esto puede indicar que los MOSFETs/IGBTs o los capacitores no tienen la capacidad adecuada para los requisitos de potencia del circuito, o que hay una mala disipación de calor. Revise también si hay cortocircuitos parciales.
  • Chispas o cortocircuitos: Inspeccione cuidadosamente el circuito en busca de cables sin aislamiento que puedan estar en contacto, o componentes dañados. La bobina de inducción también podría tener vueltas en cortocircuito.
  • Inestabilidad de frecuencia o funcionamiento intermitente: Asegúrese de que los capacitores y los inductores tengan la capacidad nominal correcta y que las conexiones sean sólidas. Los problemas con la fuente de alimentación también pueden causar inestabilidad.
  • El MM-440 se apaga automáticamente: Si utiliza un variador de frecuencia específico como el MM-440, este puede apagarse si detecta una fase de salida desconectada. Esto puede ocurrir si el inductor solo consta de dos fases y el sistema está configurado para tres.

Aplicaciones de los Calentadores de Inducción Caseros

Los calentadores de inducción caseros, aunque a menudo de menor potencia que los industriales, tienen diversas aplicaciones prácticas:

  • Calentamiento rápido de metales: Para procesos como doblar, soldar o templar pequeñas piezas metálicas.
  • Fusión de metales de bajo punto de fusión: Como plomo, estaño, zinc (Zamak) o aluminio, para fundición artesanal o prototipado. Los hornos de inducción calientan principalmente metales conductores como acero, cobre y aluminio. Si bien es posible calentar otros materiales, esto complica el circuito.
  • Demostraciones educativas: Para ilustrar los principios del electromagnetismo y la transferencia de calor.
  • Calentamiento localizado: Calentar selectivamente una parte específica de un objeto metálico.

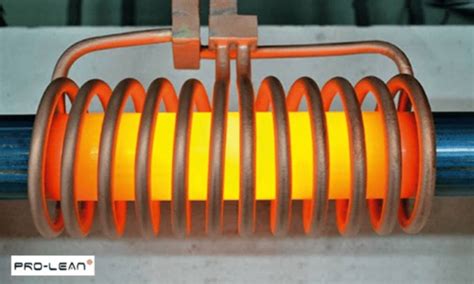

Ejemplo de aplicación de calentamiento por inducción para doblar una barra metálica

Preguntas Frecuentes

¿Puedo fundir hierro con un calentador de inducción casero?

Fundir hierro requiere temperaturas muy altas y una potencia considerable. Si bien es teóricamente posible con un diseño robusto y de alta potencia, la mayoría de los hornos de inducción caseros no están diseñados para esta tarea. Para la fundición de hierro, generalmente se requieren hornos de gas, gas-oil o de inducción industriales específicos, con un aislamiento mucho mayor y quemadores más potentes.

¿Qué tan eficiente es un horno de inducción casero en comparación con otros métodos?

Los hornos de inducción son generalmente muy eficientes para calentar metales conductores, ya que el calor se genera directamente dentro del material. En comparación con un horno de resistencias de potencia similar, un horno de inducción puede lograr tiempos de fusión significativamente menores. Sin embargo, la eficiencia general también depende de la calidad del aislamiento del horno y de la optimización del circuito resonante.

¿Es seguro trabajar con altas frecuencias?

Las altas frecuencias en sí mismas no son intrínsecamente peligrosas en las potencias típicas de los proyectos caseros, pero los voltajes y corrientes involucrados en el circuito inversor sí lo son. Es crucial tomar precauciones contra el contacto eléctrico y asegurarse de que todos los componentes estén bien aislados y montados de forma segura.
