El Modelo y Notación de Procesos de Negocio (BPMN) es un método estandarizado para visualizar y documentar procesos de negocio. Proporciona una forma clara y concisa de representar los pasos, decisiones e interacciones involucradas en un proceso, facilitando su comprensión, análisis y mejora. BPMN es una representación gráfica de procesos de negocio que utiliza un conjunto de símbolos y notaciones estandarizados. Está diseñado para ser fácilmente comprensible por todos los interesados, desde analistas de negocios hasta desarrolladores técnicos.

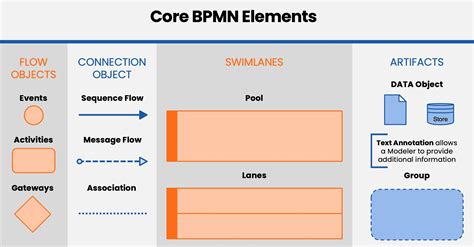

Elementos Clave de la Notación BPMN
Para entender cualquier proceso modelado con BPMN, es fundamental conocer sus componentes básicos. Cada símbolo tiene un propósito específico, lo que permite construir modelos de procesos claros y lógicos:
- Pools: Representan a los participantes principales en un proceso. Un pool define los límites de un participante, como una organización, departamento o entidad externa.
- Carriles (Lane): Son subdivisiones de responsabilidades dentro de un pool, representando roles, equipos o departamentos específicos.
- Flujos de Mensajes: Muestran el intercambio de mensajes y la comunicación entre diferentes pools.
- Tareas: Son actividades realizadas dentro del proceso, la unidad de trabajo más básica en BPMN.
- Eventos: Representan algo que sucede durante el proceso. Pueden desencadenar el inicio o finalización de un proceso, o influir en el flujo de actividades.
- Puertas de Enlace (Gateways): Controlan el flujo del proceso según condiciones. Una puerta de enlace funciona como un router, basándose en el resultado de una tarea anterior para ofrecer caminos alternativos que pueden ser utilizados por el flujo del proceso.
- Flujos de Secuencia: Muestran el orden de las actividades dentro del proceso.

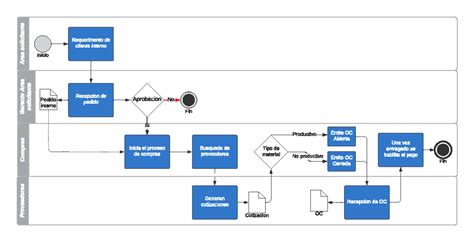

BPMN en Acción: El Proceso de Compra de Pizza
Un excelente ejemplo para ilustrar la aplicación de BPMN es el proceso de compra y entrega de pizza. Este escenario se modela sobre un modelo de colaboración que describe la interacción entre un cliente y una pizzería, mostrando cómo los diferentes elementos de BPMN se unen en la práctica.
Participantes y Colaboración (Pools y Carriles)
En este ejemplo de proceso de compra de pizza, existen varios pools que representan a los principales participantes: “Cliente de pizza”, “Cajero”, “Horno de pizza” y “Repartidor”. Estos pools estructuran la colaboración y responsabilidad, haciendo claro quién hace qué y cómo interactúan los diferentes participantes a lo largo del proceso. Los flujos de mensajes muestran la comunicación entre el cliente, el cajero, el horno de pizza y el repartidor.
Flujo Detallado del Proceso
El proceso comienza mediante un evento de inicio que indica que el cliente tiene el estomago gruñendo, es decir, tiene hambre. El cliente selecciona una pizza y la ordena. Dentro del proceso, el cajero recibe el pedido y decide si calmar al cliente o proceder con el pedido.
Existe una Puerta de Enlace de evento que describe que el cliente puede recibir dos eventos que podrían suceder: le entregan su pizza o hay una tardanza de 60 minutos en la entrega. Después de 60 minutos, el cliente molesto pregunta por su pizza llamando al empleado que lo atendió. En este escenario, el empleado le indica que en breve le será entregada su pizza, y este vuelve a esperar 60 minutos más.
Objetos de Información y Eventos Intermedios
En este ejemplo, se pueden observar objetos de información como la orden de pizza y objetos físicos como la pizza o el dinero. Esto es posible porque los objetos físicos actúan como objetos de información inherentes. Cuando la pizza llega a las manos del cliente, esto se reconocerá como una llegada de un mensaje, por lo tanto, sabemos que la pizza está disponible, que es exactamente el propósito de un evento intermedio de mensaje.
Beneficios del BPMN en la Documentación de Procesos
Este diagrama BPMN proporciona una representación visual clara del proceso de pedido y entrega de pizza. Ayuda a comprender el flujo de actividades, puntos de decisión y los roles involucrados en cumplir un pedido de pizza. BPMN es una herramienta poderosa para visualizar y documentar procesos de negocio. Al utilizar símbolos y notaciones estandarizadas, los diagramas BPMN ayudan a comprender el flujo de actividades, puntos de decisión e interacciones entre diferentes participantes.
