Los bloques AutoCAD de parrillas, asadores y barbacoas en formato DWG son recursos esenciales para profesionales del diseño que buscan enriquecer sus proyectos de áreas recreativas, paisajismo y urbanismo. Esta guía profundiza en su utilidad, características, ventajas y consejos para su gestión.
Descarga Gratuita de Bloques AutoCAD de Parrillas, Asadores y Barbacoas 2D

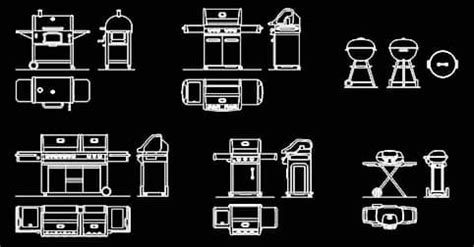

Puedes descargar gratis una amplia colección de bloques AutoCAD de asadores, parrillas y barbacoas en formato DWG, con vistas en planta, alzado e isometría CAD 2D. Estos bloques son ideales para incorporarlos en tus diseños de áreas recreativas, ofreciendo una representación precisa de elementos de cocina al aire libre.
Características de la Colección
Nuestra colección incluye 8 bloques AutoCAD de parrillas, asadores y barbacoas meticulosamente diseñados. Los bloques que ofrecemos presentan vistas en planta, alzado frontal y alzado lateral en 2D, lo que permite tener una idea clara de cómo quedará el asador en tu diseño. Algunos modelos también incluyen vista en isometría. Además, cuentan con parrillas para cocinar los alimentos, y sus dimensiones son rangos típicos para dibujo y coordinación en AutoCAD, adaptándose a las condiciones del proyecto.
Beneficios para el Diseño de Áreas Recreativas
Esta colección está diseñada para enriquecer tus planos de diseño urbano y paisajismo. Gracias a las vistas en planta y alzado, podrás visualizar cómo se integran estos elementos en espacios exteriores. Es posible utilizar estos recursos para planificar áreas recreativas, zonas de picnic, jardines o espacios públicos que requieran mobiliario de cocina al aire libre con un diseño técnico preciso. Al incluir parrillas en tus planos de AutoCAD, no solo mejoras la presentación visual, sino también la funcionalidad de los espacios abiertos, cumpliendo con las necesidades del usuario final.
Variedad de Modelos y Compatibilidad
Los archivos DWG disponibles ofrecen una variedad de estilos y tamaños, desde asadores tradicionales, parrillas con tapa, barbacoas modernas, hasta estructuras metálicas con diferentes configuraciones. Esta diversidad permite adaptar los diseños a distintas necesidades y espacios, desde asadores compactos hasta parrillas más grandes. Gracias a su escala realista y detalle gráfico, los bloques definen con claridad la ubicación, tamaño y orientación del mobiliario. Todos los bloques están listos para usar, optimizados para software CAD y son compatibles con versiones anteriores como AutoCAD 2004+, lo que facilita su integración sin ajustes adicionales. La descarga es completamente gratuita y no requiere registro.
Asadores Portátiles para Tus Diseños
Si buscas bloques de AutoCAD de asadores portátiles, nuestra colección también los incluye. Estos asadores portátiles cuentan con parrilla para cocinar los alimentos y sus vistas en planta, alzado frontal y lateral en 2D facilitan su incorporación en tus proyectos. Son ideales para planificar áreas de picnic, parques, jardines y otros lugares de esparcimiento, permitiendo agregar fácilmente estos bloques para obtener un resultado profesional.
✔️✔️✔️ Como hacer bloques en Autocad BIEN!!!!
¿Qué Son los Bloques AutoCAD y Para Qué Sirven?
Un bloque de AutoCAD es un conjunto de elementos geométricos básicos, como líneas, arcos, polilíneas, puntos, sombreados y textos, que se agrupan para formar un elemento más complejo. Por ejemplo, el bloque de una puerta vista en planta se compone de las líneas que forman ambos marcos, las líneas que componen la hoja de la puerta y un arco que representa el barrido de la puerta. Este elemento complejo se comporta como una unidad funcional propia, es decir, funciona como una agrupación de todos los elementos que lo conforman.
Los bloques sirven para automatizar, optimizar y mejorar la calidad final del diseño y de las representaciones gráficas de proyectos técnicos. Una vez diseñados o creados, estos elementos complejos pueden ser utilizados repetidamente en futuros trabajos técnicos, lo que se traduce en un ahorro significativo de tiempo y esfuerzo.
Ventajas Clave del Uso de Bloques CAD
El motivo principal para el uso de bloques CAD es el considerable ahorro de tiempo. Aunque crear un bloque de calidad puede requerir tiempo y esfuerzo inicial, este trabajo puede reutilizarse infinitas veces. Además del ahorro de tiempo, existen otras ventajas importantes:
Mejora de la Calidad de la Representación
Los bloques permiten aumentar la calidad de las representaciones, ya que se apoyan en diseños previamente elaborados, a menudo concebidos con dedicación y alta calidad. Al insertar estos bloques, se inserta calidad directamente en el diseño.
Automatización de Cambios
Una de las funcionalidades más útiles es que, al modificar un bloque, este cambio se aplica de manera automática a todas las instancias iguales que tengamos en nuestro dibujo. Esto evita la necesidad de modificar cada elemento individualmente, reduciendo errores y ahorrando tiempo.
Aligeramiento del Tamaño del Archivo
Dado que funcionan como entidades únicas agrupadas, tener veinte bloques del mismo diseño ocupa veinte veces menos espacio que tener todos los elementos que los componen de manera independiente. Esto contribuye a un tamaño de archivo más ligero.
Bloques de Marcas Comerciales
Muchas marcas comerciales ofrecen bloques CAD de sus productos de forma gratuita. Esto es una ventaja para arquitectos, ingenieros y diseñadores, ya que les permite incluir productos específicos en sus diseños. Aunque esta cualidad se ha trasladado en gran medida a los objetos BIM, los bloques CAD siguen siendo relevantes y coexistirán con BIM debido a sus diferentes funcionalidades y objetivos.
Consejos para la Creación de Bloques .dwg de Calidad
Existen reglas básicas para asegurar la calidad de los bloques AutoCAD que se crean o se utilizan:
Uso de la Capa 0
Todas las entidades geométricas básicas que forman un bloque deben dibujarse en la capa 0. Esta es una capa "neutra" que permite al bloque adoptar fácilmente las propiedades de la capa final en la que se alojará.
Propiedad "Por Capa"
Todo lo que se dibuje para un bloque debe tener la propiedad "por capa". Esta propiedad neutral permite al bloque adaptarse al color, tipo de línea y grosor de la capa en la que sea insertado. Así, si las entidades se crearon "por capa", al insertar el bloque en una capa con propiedades específicas (ej. color rojo y línea a trazos), automáticamente adoptará estas características.
Especificación del Punto Base o de Inserción
Es crucial definir un punto base adecuado, ya que actúa como el punto de inserción del bloque. De lo contrario, por defecto se tomará el origen de coordenadas, dificultando su ubicación precisa. Se recomiendan puntos característicos del elemento, como el punto medio de un cabecero para una cama. Al crear el bloque, se debe asegurar de activar la casilla "precisar en pantalla" dentro del apartado "punto base".
Asignación de Unidades Adecuadas
El bloque debe crearse con las mismas unidades que se utilizan en los planos o representaciones gráficas del proyecto principal. Si el diseño es en metros, el bloque también debe ser en metros. Aunque las unidades son libres, se acepta comúnmente que a mayor precisión de diseño, menor debe ser la unidad de representación. Por ejemplo, en el diseño de piezas de motor se usan milímetros (mm), mientras que en planos arquitectónicos es usual trabajar en metros (m).
Asignación de un Nombre Único y Descriptivo
Se debe asignar un nombre único, relacionado con el propio bloque, que permita conocer sus características sin necesidad de abrirlo. Por ejemplo, para bloques de puertas, nombres como "puerta_80D" (puerta de 80 cm con apertura a derecha) o "puerta_80x210" (ancho y alto) son descriptivos. Aunque se permiten hasta 255 caracteres, se recomienda precisión y simplificar los nombres, utilizando caracteres como $, guion medio (-) y guion bajo (_).
Modificación y Edición de Bloques CAD
La modificación de bloques es una funcionalidad muy útil. Para editar un bloque, se pulsa dos veces sobre él, lo que abre un "espacio paralelo" o editor de bloques. En este espacio, además de las funcionalidades propias de los bloques, se pueden realizar todo tipo de modificaciones geométricas. Una vez finalizados los cambios, al cerrar el editor de bloques, las modificaciones se aplican automáticamente al bloque editado y a todas las instancias iguales insertadas en el dibujo. Esto se debe a que todas las instancias son la misma entidad, lo que garantiza el ahorro de tiempo y la coherencia en el diseño al evitar la edición individual de cada elemento.
Tipos y Clasificación de Bloques AutoCAD

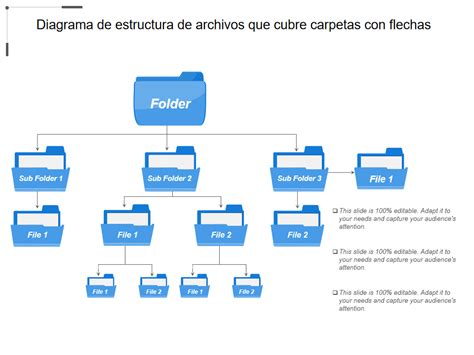

Para un buen uso de los bloques, es indispensable tener un sistema de orden y clasificación al guardarlos, para evitar la pérdida de tiempo al localizarlos. Los bloques pueden clasificarse por familias o tipos afines, como: muebles, vehículos, vegetación, puertas, símbolos, detalles constructivos o personas. Estas familias son amplias, por lo que es recomendable agrupar los bloques en subcarpetas. Por ejemplo, dentro de "muebles" se pueden crear subcarpetas para "sala", "dormitorio", "cocina" o "baño". A su vez, dentro de "baño", se pueden crear carpetas más específicas para "WC-inodoro", "bañera", "bidé" o "lavabo", e incluso un nivel inferior para las vistas en planta, alzado lateral o frontal de estos elementos.
Esta forma de clasificar es ideal para colecciones con miles de bloques. Sin embargo, si se manejan solo unas decenas de bloques, es posible tenerlos todos en un único archivo que se mantiene abierto en segundo plano. Cuando se necesita un bloque, se puede simplemente copiar y pegar entre el archivo del diseño en curso y el de los bloques, ya que AutoCAD permite esta funcionalidad entre diferentes archivos.
Precauciones y "Curado" de los Bloques CAD
Las precauciones en el uso de bloques CAD están directamente relacionadas con los consejos de creación de bloques de calidad. Es común encontrar en internet una gran cantidad de bloques que no siempre fueron creados siguiendo las reglas básicas. Esto puede llevar a problemas como bloques con unidades incorrectas (pulgadas cuando se trabaja en metros), bloques gigantes (milímetros cuando el dibujo es en metros), bloques que traen capas innecesarias que ensucian y ralentizan el diseño, o tipos de letra no deseados.
Por tanto, es fundamental dedicar tiempo al "curado" de los bloques ajenos que se deseen reutilizar. Este proceso implica editar el bloque para pasar todos sus elementos a la capa 0, aplicar la propiedad "por capa" a todos los elementos básicos y adaptar la escala al dibujo principal, escalando el bloque si es necesario mediante la orden "factor de escala". Además, este proceso debe incluir la ejecución de la orden "Limpia" (Purge), eliminando así elementos residuales o sin uso (como tipos de letra, tipos de acotación, tipos de línea, capas u otros elementos) que solo ocupan memoria y ralentizan el diseño.
Desventajas en el Uso de Bloques .dwg de AutoCAD
La principal desventaja en el uso de bloques .dwg de AutoCAD es la pérdida de tiempo, que ocurre cuando se utilizan bloques que han sido creados sin respetar las reglas básicas de calidad. Al insertar uno de estos bloques, es común encontrarse con diversos problemas que consumirán tiempo y paciencia para solucionarlos, anulando así la principal ventaja del uso de bloques.
