En la era digital actual, donde abundan las plataformas de streaming y el cable, las antenas siguen siendo una forma económica y efectiva de acceder a una amplia gama de canales. Una antena tipo parrilla, también conocida como antena de rejilla parabólica, es un dispositivo diseñado para captar señales de televisión transmitidas por el aire y convertirlas en señales eléctricas procesables por un televisor. Estas instalaciones, reconocidas en espacios urbanos y rurales, forman parte de lo que se conoce comúnmente como sistemas OTA (Over the Air).
¿Qué es una antena tipo parrilla?
Una antena de rejilla normalmente consta de un reflector parabólico hecho de una estructura de rejilla o malla metálica. Este diseño particular permite reducir la resistencia al viento, manteniendo al mismo tiempo la capacidad de la antena para enfocar las ondas de radio con gran precisión. La forma parabólica del reflector ayuda a recoger y concentrar las ondas en un elemento de alimentación situado en el punto focal de la parábola.
Existen diferentes variaciones, como la antena de malla de rejilla parabólica y la antena parabólica de rejilla de alambre. A diferencia de las antenas Yagi, que tienen una estructura lineal, las de tipo parrilla utilizan su gran superficie reflectora para lograr una alta ganancia, que puede alcanzar los 20 dBi o más.
Componentes clave y funcionamiento
Para comprender cómo funciona una antena tipo parrilla, es necesario conocer los elementos que trabajan en conjunto para transformar ondas electromagnéticas en imagen y sonido:
| Componente | Función Principal |
|---|---|
| Dipolos | Conductores metálicos que resuenan con las frecuencias de TV y captan las ondas. |
| Reflector (Rejilla) | Estructura que refleja las señales hacia el dipolo, aumentando la ganancia y minimizando interferencias traseras. |
| Balun | Dispositivo que iguala las impedancias entre la antena y el cable coaxial para una transmisión eficiente. |
| Cable Coaxial | Encargado de transmitir las señales eléctricas captadas desde la antena hasta el televisor. |
El proceso de recepción en 5 pasos
- Recepción: La antena capta las señales electromagnéticas emitidas por las estaciones mediante sus dipolos sintonizados.
- Conversión: Las ondas generan una corriente eléctrica en los conductores, convirtiendo la información en impulsos eléctricos.
- Optimización: El reflector de rejilla dirige y amplifica las señales hacia el punto focal, mejorando la calidad de recepción.
- Transmisión: La señal eléctrica viaja por el cable coaxial, pasando por el balun para minimizar pérdidas.
- Decodificación: El sintonizador interno del televisor convierte estos impulsos en las imágenes y sonidos que vemos en pantalla.
Introducción a las radiocomunicaciones. Reflector parabólico | 94/97 | UPV
Diferencias entre antenas de rejilla y antenas Yagi
Aunque ambas son fundamentales en sistemas de comunicación, presentan características distintas:
- Ganancia y Directividad: Las antenas de rejilla son conocidas por su alta ganancia y un ancho de haz muy estrecho, ideales para comunicaciones de larga distancia. Las Yagi ofrecen una ganancia menor (entre 5 y 15 dBi) y un haz más amplio.
- Rango de Frecuencia: Las de parrilla funcionan desde UHF hasta frecuencias de microondas, mientras que las Yagi son más comunes en VHF y UHF.
- Instalación: Las antenas de rejilla son generalmente más grandes y pesadas, requiriendo una estructura de montaje robusta y una alineación crítica, ya que una pequeña desviación reduce drásticamente su rendimiento.

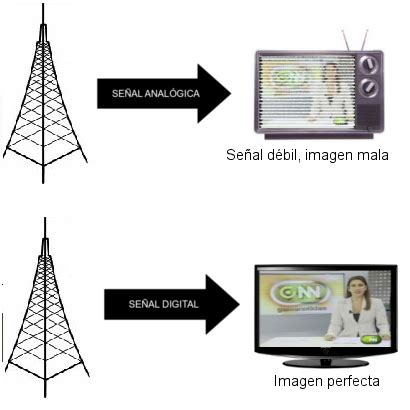

Ventajas de utilizar tecnología OTA y Digital
Optar por una antena digital de alta calidad para el hogar ofrece beneficios significativos respecto a los servicios de cable tradicionales:
- Ahorro económico: Permite reducir o eliminar la factura mensual del cable, accediendo a contenido gratuito.
- Mejor calidad de imagen: El estándar actual permite funciones de video en 4K y Dolby Audio. Las señales OTA a menudo tienen menos compresión que el cable o satélite.
- Acceso a canales locales: Facilita sintonizar emisoras locales que a veces no están disponibles en servicios de streaming o satélite.
- Fiabilidad: Son un medio a prueba de fallos; incluso si pierdes la conexión a internet, puedes seguir disfrutando de contenido gracias a las torres de transmisión cercanas.
Consideraciones para la instalación
Para obtener el mejor rendimiento, la ubicación de la antena es clave. Las antenas OTA generan el mejor resultado cuando son montadas lo más alto posible con pocas obstrucciones. El techo, los materiales de construcción y objetos domésticos pueden interferir en la recepción.
Es vital revisar si necesitas una antena activa (con amplificador integrado para zonas de señal débil) o una pasiva (si la señal es buena y directa). Además, asegúrate de que el dispositivo sea compatible con las bandas de frecuencia de tu zona, siendo la UHF la que ofrece mayor número de canales en la actualidad.
