El factor de potencia (f.d.p.), también conocido como coseno de phi (cos φ), es un concepto fundamental en la ingeniería eléctrica que mide la eficiencia con la que se utiliza la energía eléctrica en un circuito de corriente alterna. Se define como la razón entre la potencia activa (P), que es la potencia que realmente realiza trabajo útil, y la potencia aparente (S), que es la potencia total suministrada al sistema.
La fórmula básica para el factor de potencia es:
f.d.p. = P / S
Donde:
- P es la potencia activa, medida en vatios (W).
- S es la potencia aparente, medida en voltamperios (VA).
El factor de potencia es un valor adimensional que oscila entre 0 y 1. Un factor de potencia de 1 (o 100%) indica que toda la energía suministrada se está utilizando de manera eficiente para realizar trabajo, sin desperdicio. Por el contrario, un factor de potencia inferior a 1 señala que una parte de la energía suministrada no se convierte en trabajo útil, lo que se traduce en ineficiencia y desperdicio.

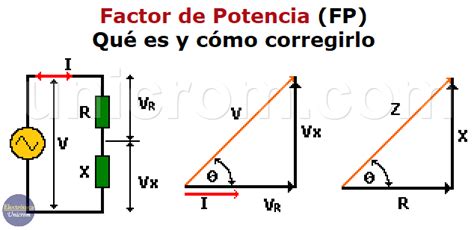

Es crucial distinguir entre el factor de potencia y otros conceptos relacionados, como la potencia reactiva (Q), que es la energía almacenada y devuelta a la fuente en cada ciclo de corriente alterna, necesaria para generar campos electromagnéticos en cargas inductivas o para almacenar carga en capacitivas. En cargas lineales, el factor de potencia coincide con el coseno del ángulo (φ) que forman los fasores de la corriente y la tensión. En cargas no lineales, la presencia de armónicos (distorsión armónica total - THD) complica esta relación, introduciendo una tercera componente en la potencia aparente.
El dispositivo utilizado para medir el f.d.p. es el coseno del ángulo que forman los fasores de la corriente y la tensión. En este caso, se puede observar que:
f.d.p. = cos(φ) = P / S
donde Z es la impedancia equivalente del sistema. A partir de esto, se puede entender el factor de potencia como una medida de la habilidad del elemento Z para absorber potencia activa.
Para una resistencia ideal, el factor de potencia es 1, ya que la corriente y la tensión están en fase (φ = 0). En circuitos puramente reactivos (inductivos o capacitivos), la corriente y la tensión están en cuadratura (φ = 90°), resultando en un factor de potencia de 0.
Tipos de Factor de Potencia: Adelantado y Atrasado
El factor de potencia puede clasificarse según el comportamiento de la corriente respecto a la tensión:
- Factor de Potencia Adelantado: Indica que la corriente se adelanta con respecto a la tensión. Esto es característico de cargas capacitivas y puede desestabilizar la tensión en algunos sistemas.
- Factor de Potencia Atrasado: Señala que la corriente se retrasa con respecto a la tensión. Es el tipo más común y se observa en cargas inductivas, como motores, transformadores e iluminación fluorescente inductiva. Estas cargas consumen una mayor cantidad de potencia reactiva que de potencia activa, resultando en un factor de potencia inferior a 1.
En la práctica, los circuitos electrónicos rara vez son puramente resistivos o reactivos, presentando desfases más o menos significativos entre corriente y tensión. Cuando el F.P. está cercano a la unidad, se dice que es un circuito fuertemente resistivo con un F.P. alto; cuando está cercano a cero, se considera fuertemente reactivo con un F.P. bajo. En el caso más común de carácter inductivo, se habla de un F.P. atrasado.
Importancia del Factor de Potencia en Sistemas Industriales
Mantener un factor de potencia alto es crucial en entornos industriales, especialmente en el funcionamiento de amasadoras y otros equipos de manufactura, por varias razones:
1. Uso Eficiente de la Energía
Un factor de potencia alto asegura que la energía eléctrica suministrada se convierta eficientemente en trabajo útil. Las cargas con un factor de potencia bajo requieren más corriente para realizar la misma cantidad de trabajo, lo que genera un desperdicio de energía eléctrica y aumenta el consumo energético general. Para las industrias, esto se traduce en un incremento significativo de los gastos operativos.
2. Reducción de Pérdidas en las Líneas de Transmisión
Las pérdidas de energía en los cables de transporte de electricidad aumentan con el incremento de la intensidad de corriente. Un factor de potencia bajo implica una mayor corriente para la misma potencia activa, lo que resulta en mayores pérdidas de energía en forma de calor residual. Mejorar el factor de potencia permite una reducción de estas pérdidas, optimizando la eficiencia del suministro eléctrico.
3. Evitar Penalizaciones por Parte de las Compañías Eléctricas
Las compañías suministradoras de electricidad suelen facturar la potencia activa consumida, pero penalizan la existencia de un factor de potencia bajo. Esto se debe a que un bajo f.d.p. genera ineficiencias y costos adicionales en el sistema de suministro. Las empresas que no cumplen con los límites de factor de potencia establecidos por las normativas (como las de la Comisión Reguladora de Energía - CRE en México) pueden enfrentar recargos significativos en su facturación mensual.
4. Mejora del Rendimiento y Vida Útil de los Equipos
Un bajo factor de potencia incrementa las cargas en transformadores, generadores y otros equipos eléctricos. Esto no solo reduce la vida útil de estos componentes, sino que también puede provocar sobrecalentamiento y fallos prematuros. Mantener un factor de potencia alto garantiza un funcionamiento más eficiente, fiable y prolonga la vida útil de la maquinaria, incluyendo las amasadoras industriales.
5. Aumento de la Capacidad Disponible de la Instalación
La mejora del factor de potencia libera capacidad eléctrica adicional en la red de la planta. Esto significa que se puede añadir más carga al sistema sin necesidad de actualizar la infraestructura eléctrica existente, como transformadores y cables. Por ejemplo, la instalación de condensadores puede aumentar la potencia disponible en el secundario de un transformador sobrecargado.
Causas Comunes de un Bajo Factor de Potencia en Amasadoras Industriales
Las amasadoras industriales, al igual que otros equipos de manufactura, a menudo funcionan con motores eléctricos que presentan características inductivas. Las principales causas de un bajo factor de potencia en estas instalaciones incluyen:

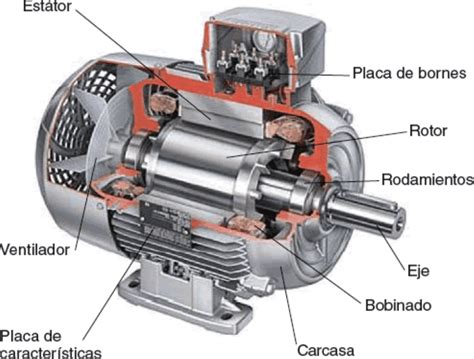

- Motores Eléctricos: Son la causa más común de un factor de potencia atrasado debido a sus bobinas (inductores). El bajo factor de potencia es especialmente pronunciado cuando los motores funcionan en vacío o con cargas parciales.
- Transformadores: También contribuyen a la potencia reactiva debido a sus devanados inductivos.
- Equipos Sobredimensionados: El uso de motores o transformadores de mayor capacidad de la necesaria para la carga de trabajo aumenta la potencia reactiva demandada.
- Lámparas de Descarga: Algunas luminarias industriales, como las de vapor de mercurio o fluorescentes sin balastos electrónicos modernos, pueden tener un factor de potencia bajo.
Cómo Mejorar el Factor de Potencia en Amasadoras Industriales
La corrección del factor de potencia es esencial para optimizar la eficiencia energética y reducir costos. Las estrategias más comunes incluyen:
1. Instalación de Bancos de Condensadores
La instalación de bancos de condensadores (o capacitores) en paralelo a la entrada de la instalación es la forma más habitual de mejorar el factor de potencia. Los condensadores generan potencia reactiva de signo contrario a la de las cargas inductivas, compensando así la potencia reactiva total y elevando el factor de potencia. Estos bancos pueden ser fijos o automáticos, ajustándose a las variaciones de la carga.

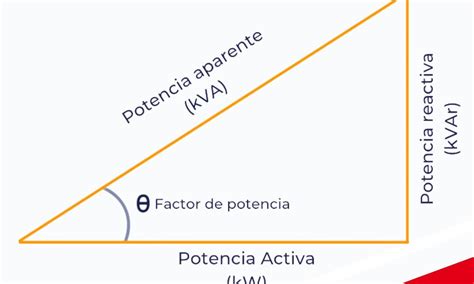

La capacidad (C) de la batería de condensadores necesaria para mejorar el f.d.p. al valor deseado se puede calcular mediante la siguiente fórmula, derivada del triángulo de potencias:
Qc = P * (tan(φ) - tan(φ'))
donde Qc es la potencia reactiva a compensar, P es la potencia activa, φ es el ángulo del factor de potencia original y φ' es el ángulo del factor de potencia deseado.
La capacidad en microfaradios (μF) se puede calcular con:
C = (Qc * 10^6) / (2 * π * f * V^2)
donde f es la frecuencia de la red (50 o 60 Hz) y V es la tensión de la línea.
2. Uso de Motores Síncronos
En ciertas aplicaciones, se pueden emplear motores síncronos que, mediante la variación de su corriente de excitación, pueden inyectar potencia capacitiva o reactiva a la red, contribuyendo a la mejora del factor de potencia.
3. Dimensionamiento Adecuado de Equipos
Seleccionar el tamaño correcto de motores, transformadores y otros equipos para la carga eléctrica específica es fundamental. Un equipo sobredimensionado o subdimensionado puede llevar a ineficiencias y a un bajo factor de potencia.
4. Monitoreo Continuo y Mantenimiento
Es vital monitorear y analizar regularmente el factor de potencia del sistema para identificar desviaciones y realizar las correcciones necesarias. El uso de registradores de datos de energía permite medir el consumo, corriente, voltaje y factor de potencia por activo, detectando ineficiencias y planificando mantenimientos preventivos.
5. PFC Pasivo y Activo en Fuentes de Alimentación (SMPS)
En fuentes de alimentación conmutadas (SMPS), se pueden implementar técnicas de Corrección del Factor de Potencia (PFC). El PFC pasivo, que utiliza un inductor en serie, puede lograr un f.d.p. de 0.7-0.75. El PFC activo, con un convertidor elevador que fuerza una onda sinusoidal, puede alcanzar un f.d.p. de hasta 0.99. Los SMPS sin corrección de f.d.p. presentan valores mucho más bajos.
Medición del Factor de Potencia
La medición precisa del factor de potencia puede ser compleja, especialmente en presencia de cargas no sinusoidales. Un multímetro típico puede arrojar resultados incorrectos al medir corrientes AC no sinusoidales. Para una medición fiable, se recomienda:
- Utilizar un multímetro con valor eficaz verdadero (RMS) para medir las corrientes y voltajes eficaces reales y calcular la potencia aparente.
- Emplear un vatímetro diseñado para trabajar adecuadamente con corrientes no sinusoidales para medir la potencia real o reactiva.
- Considerar el uso de registradores de datos de energía que capturen parámetros eléctricos clave en tiempo real, incluyendo el factor de potencia y la presencia de armónicos.
Impacto en las Facturas de Energía y Legislación
Un factor de potencia bajo no solo incrementa los costos operativos y reduce la vida útil de los equipos, sino que también puede generar cargos adicionales en las facturas de energía. Las empresas de servicios públicos suelen aplicar tarifas más altas a los consumidores con factores de potencia bajos para compensar las ineficiencias del sistema de suministro. La corrección del factor de potencia puede generar ahorros significativos en los servicios públicos, mejorar la eficiencia de facturación y optimizar el uso de la energía.
Existen marcos regulatorios, como las normas de la Comisión Electrotécnica Internacional (IEC 61000-3-2) y las regulaciones de agencias como la Comisión Reguladora de Energía (CRE) en Estados Unidos, que establecen límites para la emisión de armónicos y el factor de potencia. En México, regulaciones de la CRE y la CFE establecen requerimientos y penalizaciones para quienes no cumplan con los mínimos de factor de potencia, incentivando así la eficiencia energética.
En resumen, comprender y optimizar el factor de potencia en amasadoras industriales y en toda la planta de producción es fundamental para maximizar la eficiencia eléctrica, reducir costos, garantizar la fiabilidad de los equipos y cumplir con la normativa vigente.
